机械基础实训台,机械传动装置
SBKJ-JXCD机械基础实训台
一、机械基础实训台使用的目的
机械基础实训台,机械传动装置是机器或机组的主要组成部分，起着传递动力或改变运动的重要作用。根据需要选择传动类型，组合出合理的机械传动方案，是《机械设计》课程教学中的重要内容。

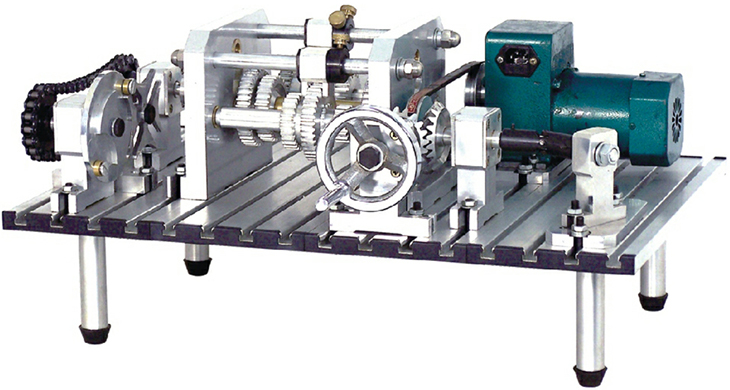

图片仅供参考，具体以实际供货为准
使用目的在于：
1、加深对各种类型的机械传动的感性认识和理论认识；
2、通过拼装各种组合传动方案，可对比分析不同方案的传动特点,本实验台是培养学生创新能力的理想平台；
3、本实验箱为便携式，可电动、也可手动，可配置在开放实验室，学生也可借用，利用课余时间进行拼装，提高学生动手能力和学习兴趣。
二、实验内容
1、拼装各种类型组合的机械传动，观察各种单级传动，分析其传动原理及特点；
2、对比分析不同组合传动的特点。
三、机械基础实训台简介
1、实验台配置及主要技术参数；本实验设备有63种162个自制零部件、20种标准件及8种外购件，还有4种5件拼装工具。箱内大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便，工作台面板为带T形槽硬铝型材制作，组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。
2、拚装方案：利用本实验箱配备的零部件可组装数十种机械传动方案主要有：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
（2）变速器：参照CA6132精密车床变速器设计。
手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。
例如：手轮-V带-槽轮机构组合传动
手轮-链-槽轮机构组合传动
手轮-V带-离合器-链-槽轮机构组合传动
手轮-锥齿轮-槽轮机构-V带组合传动
手轮-锥齿轮-槽轮机构-链轮组合传动
手轮-锥齿轮-变速器-柱销或滚子链联轴器-链-槽轮机构组合传动
手轮-各种联轴器-链-槽轮机构组合传动
手轮-变速器（中介轮）-离合器-V带组合传动
电机-V带-槽轮机构组合传动
电机-V带-链-槽轮机构组合传动
电机-V带-单十字万向联轴器传动
电机-V带-离合器-链-槽轮机构组合传动
电机-V带-槽轮机构-V带（或链轮）组合传动
电机-V带-滑块联轴器-V带（或链）组合传动
电机-V带-锥齿轮-变速器-柱销或滚子链联轴器-链-槽轮机构组合传动
电机-V带-各种联轴器-链-槽轮机构组合传动
电机-V带-变速器（中介轮）-离合器-V带组合传动
四、其它
电机功率：60W
外形尺寸：690*495*165mm
拚装后尺寸：640*445*320mm
总
重 量：28Kg
|
