电子工艺焊接装配生产线,电子焊接装配实训设备

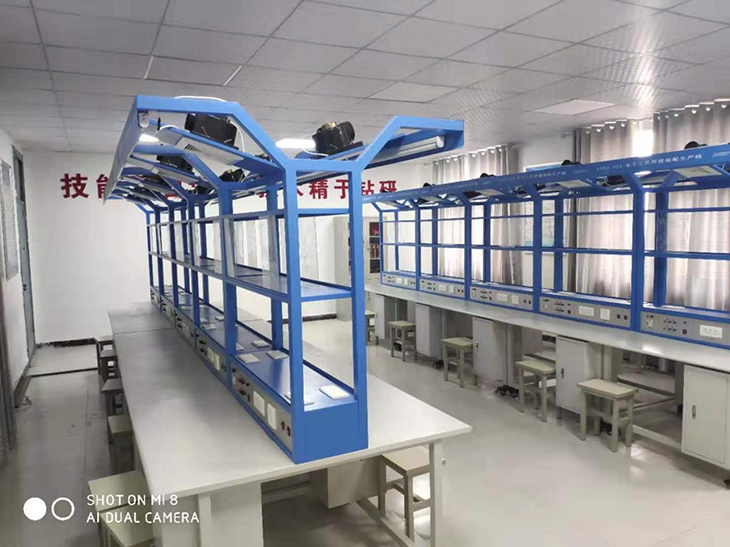

SBHJ-02电子工艺焊接装配生产线

电子工艺焊接装配生产线根据中等职业学校电子技术应用专业教学标准，结合中等职业学校教学特点。电子工艺焊接装配生产线采用项目式教学方式，了解电子工艺技术基础内容和实训内容，主要包括万用表的使用、电子元器件的识别、原理图的绘制及印制电路板的设计、电子产品组装常用工具的使用、电子产品的装配工艺及流程、电子产品的调试工艺、手工焊接工艺、实用焊接技术及焊接质量的检查、产品的质量管理及工艺文件、常用电子仪器的使用等。电子工艺焊接装配生产线既可作为工科院校的专科生、中职学校学生的电子课程教材，也可供从事电力电子工作的工程技术人员。

一、技术性能

1.输入电源： 220V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜200VA

4.外形尺寸：单个实训台的尺寸为1.6m×1.3m×2m （双面型）,两边工作台面宽度为500mm。

二、系统配置

实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

1.实训台

实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。

2.实训线路板（4套/台）

序号	实训线路板	能力目标
1	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
2	可调式串联型晶体管稳压电路	了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。
3	台灯调光电路	了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理
4	集成稳压电源	了解三端集成稳压电源LM317的接线方法和应用
5	门锁防盗报警器	了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
6	调频无线话筒	了解振荡电路的工作原理
7	文氏桥振荡器	掌握运放741的工作特点及振荡器的工作原理和应用
8	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
9	六管超外差式调幅收音机	掌握收音机的工作原理及调试方法
10	集成FM收音机	SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；
11	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
12	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺

3.表二工具套件

序号	名称	数量	备注
1	MF—47万用表	1只
2	剥线钳	1把
3	尖嘴钳	1把
4	斜口钳	1把
5	大小 + 字螺丝刀	各1把
6	大小-字螺丝刀	各1把
7	镊子	1把
8	剪刀	1把
9	35W烙铁	1把
10	吸锡器	1把
11	放大镜台灯	1台
12	焊锡丝、松香	若干

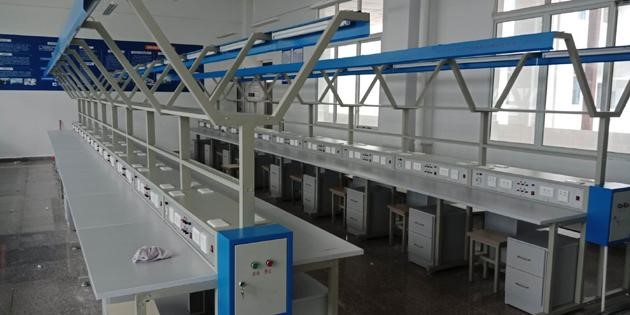

SBHJ-02A电子工艺焊接装配生产线

一、概述

电子装配生产流水线装置是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、电子装配生产流水线技术性能

1、输入电源：三相四线380V±10％50Hz

2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、外形尺寸：单个实训台尺寸为1.1m×1.3m×2m。

三、电子装配生产流水线实训装置

主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。

1、实训台
实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。

（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。

（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。

（4）顶部框架上设有电风扇和30W日光灯（照明设备）各两个。

（5）工艺卡：在灯架中间设一路工艺指导卡架，采用H型铝导轨制作，每工位布置一块300×400×1.5mm透明有机玻璃板。

2、电源柜

（1）输入电源：三相四线～380±10%50HZ

（2）输出电流：20A

（3）设有风扇、照明日光灯、插座电源的继电接触控制系统，可为10实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。

3、实训线路板(2套／台)

常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。

4、实训工具套件

配备常用的数字式万用表、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、电烙铁、烙铁架、焊锡丝、吸锡器等工具。
