液压实验台原理,液压实验台,液压试验台

液压实验台原理,适合于液压行业人才培养

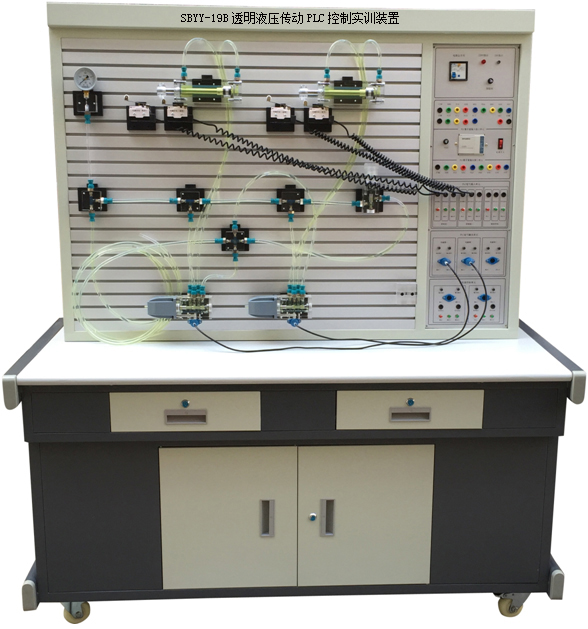

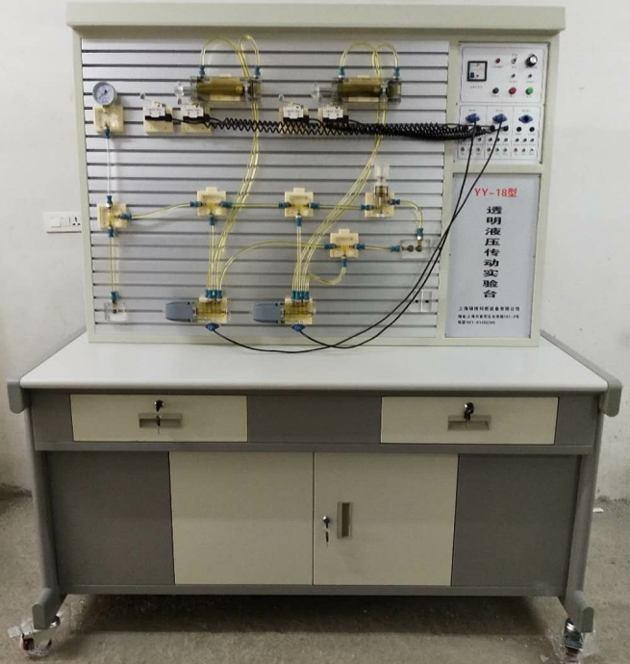

液压实验台,液压试验台,液压行业作为机械行业的一个分支，在工业自动化中有着举足轻重的地位，液压较传统机械行业而言，他的优势是传统机械行业所无法取代的。液压的功率密度大，在大动力，重型设备行业更是无所匹敌。作为一名合格的液压工程师，，不仅能读懂液压原理图，还要能根据设备要实现的自动化功能设计出液压原理图，计算所需参数的能力。这是考验一名液压工程师技术水平的直接体现。
这里我找一个液压试验台的原理设计过程来为大家列举液压原理图的一般设计流程，来抛砖引玉，希望对大家学习液压知识有所帮助。在这里我先说明一点，液压系统原理图设计方法不是仅仅局限于我所列举的实例，各个行业不能一概而论，我所举得例子只是一般的设计方法，大家只能参考一下，实际工作中遇到的具体问题还要具体分析。
客户想要拥有一台能实验插装式液压单向阀，压力继电器，压差发讯器的试验台，结构要紧凑，能防尘等要求。总的来说，这个实验台是很简单的，原理也比较简单，但是麻雀虽小五脏俱全，按照一般流程，分析过程一点都不能少。
一、液压试验台工况分析
液压实验台没有油缸和马达，只是简单的单向导通阀的实验，所以这里我们忽略对执行机构的分析。
由于系统负载只是单向阀和压力继电器等，只要压力足够打开阀即可。
二、液压传动系统参数确定
单向阀开启压力一般都不大，一般比较大的开启压力也只有0.5MPa，考虑到设计时应留出一定压力余量，我们计算按1MPa来算。系统流量按阀的额定流量来定，使用的阀的最大流量为40L/min。考虑到系统容积效率等，计算按45L/min计算
系统功率P=（Qxp/60 ）/0.8 (KW) Q—L/min p—Mpa
计算得到P=0.94KW，选取电机功率1.1KW
三、液压传动系统方案拟定
1. 系统形式的确定
系统形式大体分为两种，开式和闭式系统。常规工业液压系统一般都是开始系统，闭式的比较少，一般工程机械多采用闭式系统。这个试验台采用开始系统。
2. 液压泵的确定
系统原理简单，压力流量无特殊要求，只要一台小排量齿轮泵就可满足要求，因此也没有必要选用价格昂贵的变量泵。齿轮泵相对价格低，首先考虑选用。
四、液压传动系统原理图拟定
系统要满足基本的压力调节，因此溢流阀必须要有，要满足压力发讯，压力继电器要有，流量要可调，可调节流阀要有，要显示测试口的压力，因此压力表要加，而且进油口和回油口都要加。
其他附件如吸油过滤器，球阀，回油过滤器，空滤器，液位计等都要加。考虑到测试台实验时会有油液泄漏，为避免污染试验台诸位环境，应考虑加接油槽
液压试验台结构设计中要考虑操作台的漏油板和接油盘，这样在实验过程中或拆换阀的过程中泄漏的油液就被收集起来，经过过滤器后再次回到油箱循环利用。
