国六整车底盘车架实训台架（豪沃）
一、产品简介
国六整车底盘车架实训设备采用翻新豪沃国六整车底盘车架底盘各系统(由原汽车拆卸车身保留的原车完整底盘系统)为基础，充分展示底盘各系统的组成结构。包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。适用于学校对底盘各系统的理论和维修实训的教学需要。

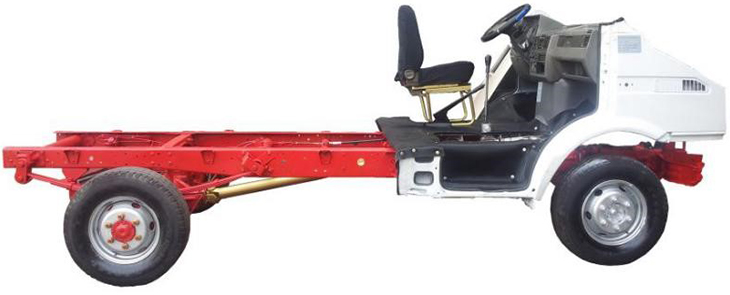

参考图
二、功能特点
1.安装真实的汽车底盘各系统（包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。
2.可真实对汽车底盘各系统展示与拆装实训。
3.经解剖的手动变速器可动态演示与检测，减速电动机输入动力，变速器可进行换档操作及动态测试,四车轮与地面接触可慢速行驶演示。
4.电机驱动方向助力泵，真实演示助力转向工作过程。
5.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：原车
电源：220V
工作温度：-40℃～+50℃
主机：原车装置
电动机：220V/250W 15转/分
漏电保护开关：DZ47LE-32
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
传动系统 |
|
套 |
1 |
|
2 |
转向系统 |
|
套 |
1 |
|
3 |
制动系统 |
|
套 |
1 |
|
4 |
行驶系统 |
|
套 |
1 |
|
5 |
离合器 |
|
套 |
1 |
|
6 |
变速器 |
|
套 |
1 |
|
7 |
前后桥/悬架 |
|
套 |
1 |
|
8 |
换档机构 |
|
套 |
1 |
|
9 |
减速电动机 |
|
只 |
1 |
|
10 |
单相交流电动机 |
|
只 |
1 |
|
11 |
漏电保护开关及附件 |
|
套 |
1 |
|
12 |
司机座椅 |
|
套 |
1 |
|
13 |
底盘架子 |
原车 |
台 |
1 |
