通用电工实训设备,通用电工实训装置

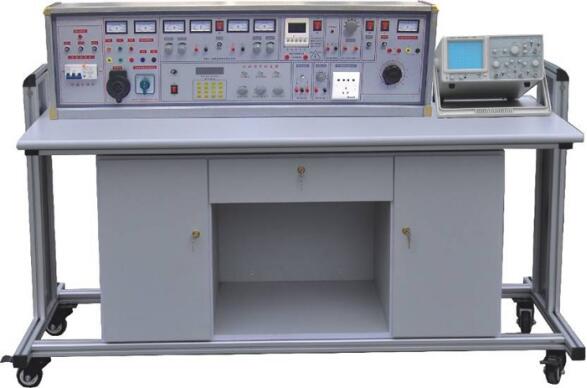

通用电工实训设备

一、电工实训设备概述

目前,国内各类学校电工、电子实验设备大多是分体的，也有部分学校根据教学要求自制了各种形式的实验台或实验箱，由于加工量少，受自身加工能力的限制，加工工艺粗糙，功能不全，满足不了实验要求,也容易发生人身及设备事故，且实验元器件繁多难以购置、难以管理，很难开出实验大纲规定的实验。基于此，我厂吸取德国及国内同类产品的优点，结合我国高教、职教教学大纲要求而研制本产品。

二、产品特点：

1.电工实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作

2.适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。

三、电工实训设备技术指标：

(一）、输入工作电源：三相四线；

(二）、输出电源及信号

1、 A单元：三相四线

2、 B单元：交流3、6、9、12、15、18、24V

3、 C单元：双路恒流稳压电源(具有过载及短路保护功能)，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为1.5A，具有预设式限流保护功能。电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv。

4、 D单元：直流稳压24V，电流0.5A；直流稳压5V，电流2A；

5、 F单元：220V电压输出，供外接仪器使用。

(七）、绝缘电阻：>5MΩ

(八）、漏电保护：漏电动作电流≤30mA

四、结构与配备

(一) 电工实验桌：学生实验桌，一台两座，桌子外形尺寸：1600×740×1100mm。桌中央配置通用电路板(尺寸：35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路，元件盒内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面(如需在桌上放置电动机、焊接等)。桌下部是元件储存柜，放置实验元器件。

序号	设备名称	数量
1	实训桌	1
2	实训台	1
3	学生凳	2
4	电机	1
5	万用表	1
6	螺丝刀	1
7	手机来电信号灯模块	1
8	手机来电感应提醒器模块	1
	倒顺计时秒表电路模块	1
9	雨滴声模拟电路模块	1
10	声控开关模块	1
11	打地鼠游戏电路模块	1
12	模拟知了叫声模块	1
13	声控延时开关模块	1
14	炫动爱心LED灯模块	1
15	光敏声光报警器	1
16	环境光线亮度指示器	1
17	叮咚门铃	1
18	圣诞树	1
19	8灯花样旋转灯	1
20	LED幸运转盘	1
