SBDQC-890H型电气控制实训考核装置（单面双组型）
电气控制实训设备，通过实训使学生掌握基本电气控制线路的安装方法及安装工艺要求等，使学生掌握电气安装和控制的相关知识，学会使用常用的电工测量仪表，具备相应的电气操作技能，树立电气操作的安全意识，培养学生的创新思维能力、科学的工作方法和良好的职业道德意识，为提高学生的专业综合能力奠定良好的基础。
SBDQC-890H型电气技能实训考核装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，SBDQC-890H型电气技能实训考核装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，SBDQC-890H型电气技能实训考核装置是一种理想的职业教育实训设备。
一、电气控制实训考核设备技术指标
1. 外型：整体尺寸1632mm×700mm×1638mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
4.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。
5.可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
6.各种规格的电阻
提供75Ω/75W功率电阻三个，用于降压启动电路。
提供10Ω/25W功率电阻一个，用于能耗制动电路。
7. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
8. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
二、 电气控制实训考核设备结构功能

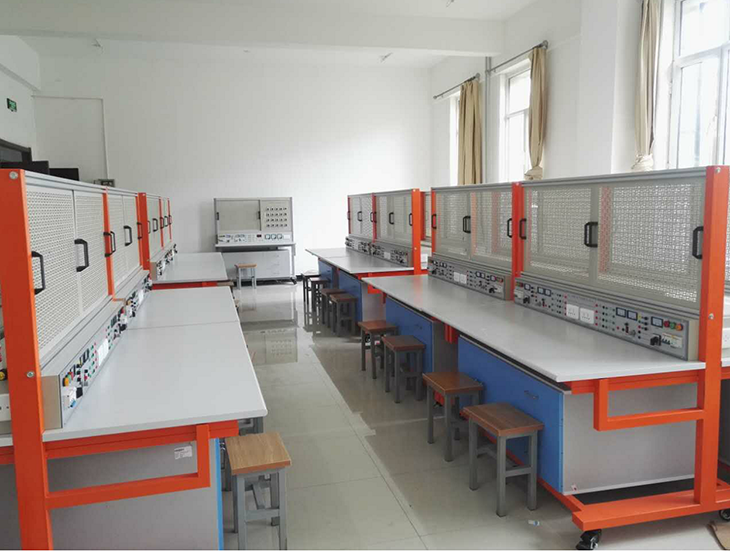

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM
三、参考实训项目
仪表照明实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
电力拖动实训项目
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．接触器联锁的正反转控制线路
17．按钮联锁的三相异步电动机正反转控制线路
18．双重联锁的三相异步电动机正反转控制线路
19．三相异步电动机多地控制
20．工作台自动往返控制线路
21．三相异步电动机串电阻降压启动控制线路
22．三相异步电动机能耗制动控制线路
四、全室参考配置表（以20台/40座为例）
|
序号 |
名 称 |
每台数量 |
全室数量 |
单位 |
备 注 |
|
1 |
控制屏 |
1 |
20 |
套 |
|
|
2 |
实训桌 |
1 |
20 |
张 |
|
|
3 |
储存柜 |
1 |
20 |
|
|
|
4 |
学生凳 |
2 |
40 |
张 |
|
|
5 |
网孔板 |
2 |
40 |
块 |
|
|
6 |
器材配备 |
1 |
20 |
套 |
见表一 |
|
7 |
配套教学资源 |
|
1 |
套 |
见附件（注：购买10套以下无此项配置） |
|
8 |
指导书 |
1 |
20 |
套 |
|
表一、每套器材配备配置清单
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
|
1 |
电器元件 |
单相电度表 |
DD862-2 |
1 |
|
单相闸刀开关 |
HK8 |
1 |
||
|
平灯头 |
6A/250V |
2 |
||
|
墙壁插座 |
|
1 |
||
|
电流互感器 |
|
1 |
||
|
墙壁开关底座 |
|
2 |
||
|
声控开关 |
|
1 |
||
|
漏电保护断路器 |
DZ47LE-32 4P C16 |
1 |
||
|
2P保险盒+熔断管 |
RT18-32X |
1 |
||
|
3P保险盒+熔断管 |
RT18-32X |
1 |
||
|
交流接触器 |
CJX2-0910 |
3 |
||
|
辅助触头 |
F4-22 |
3 |
||
|
热继电器 |
R16B-20/3 |
1 |
||
|
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
||
|
时间继电器座 |
PF-083A |
1 |
||
|
3H按钮 |
|
2 |
||
|
行程开关 |
LX9-222 |
2 |
||
|
行程开关 |
LX9-001 |
2 |
||
|
日光灯管 |
Y210RR25/10W |
1 |
||
|
镇流器 |
13W |
1 |
||
|
日光灯座 |
|
2 |
||
|
接线端子排 |
JF5-2.5/5 |
5 |
||
|
G形导轨 |
|
1 |
||
|
走线槽 |
|
2米 |
||
|
螺丝 |
|
100 |
||
|
2 |
常用工具 |
数字万用表 |
890B+ |
1 |
|
螺丝刀 |
|
|
||
|
尖嘴钳 |
|
1 |
||
|
剥线钳 |
|
1 |
||
|
3 |
电机 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速 |
1 |
|
三相鼠笼异步电动机 |
380V/Y/△180W，单速，配离心开关 |
1 |
||
