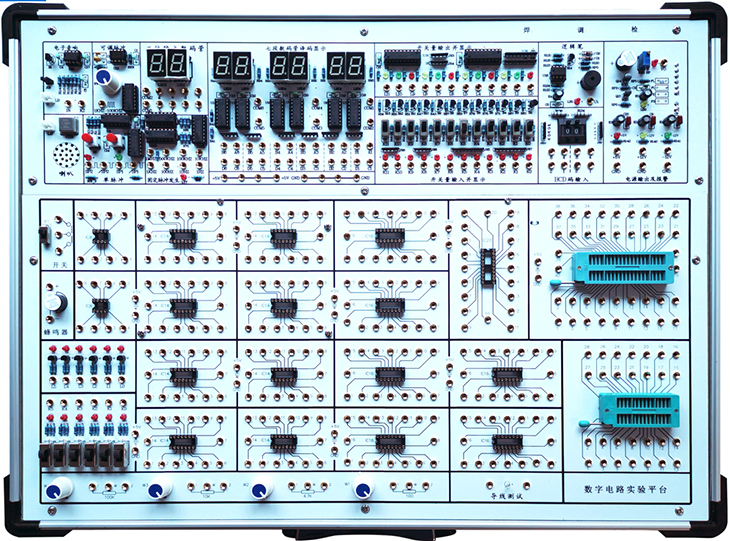

SB-D5数字电路实验箱
数字电路实验箱由铝木合金箱体、开关电源、常用信号源、实验电路底板以及模块化实验电路板（标准化模块）和实验电路区组成。其中实验电路区采用全开放模式，可根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。
一、技术指标
1、实验电路工作电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或任意值）可调一组，每路设置保险丝一个，每路均带有短路保护和反向保护电路，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。
2、常用信号源
1）提供二组正负单脉冲发生电路，带电平指示。
2）1HZ～1KHZ连续可调时钟电路。
3）1HZ～1MHZ固定脉冲分7路输出，其中1HZ带指示灯显示。
4）18路开关量输入显示电路，输入端带保护功能。
5）18路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
6）6位七段LED共阳数码显示器，自带BCD码译码电路。
7）2组BCD码拨盘开关输出电路，输出端带保护功能。
8）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出设备。
3、测试小工具
1）提供三状态数字逻辑测试电路，并有声光提示。
2）设计有导线测试电路一组。
4、实验电路区： 独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：
1）配置开放式实验区，含IC8圆孔插座2只，IC14圆孔插座12只、IC16圆孔插座2只、IC20圆孔插座1只、IC28锁紧插座1只、IC40锁紧插座1只（兼容IC18-IC40等)。
2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器4个（100、4.7K、10K、100K）。
3)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
4) 1个模块电路接入区：尺寸各为155×100mm，可插固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。
5、可拆卸式实验模块（选配）
1）分立元件模块板，板上含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个，满足数字电路最基础实验要求。
6、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。
7、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×148mm。
二、实验项目
基础实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL集成逻辑门的逻辑功能与参数测试
3. CMOS集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号--自激多谐振荡器
13. 单稳态触发器与施密特触发器--脉冲延时与波形整形电路
14. 555时基电路及其应用
综合实验（需另配器件）
15. D/A、A/D转换器
16. 智力竞赛抢答装置
17. 电子秒表
18. 三位半直流数字电压表
19. 数字频率计
20. 拔河游戏机
综合应用设计实验（用小规模集成电路或大规模集成电路实现）
1、LED显示十字路口交通灯自动控制器的设计
2、数码管显示秒表设计
3、数码管显示时钟数字钟的设计
4、数码管显示数字频率计设计
四、实验箱配置
|
序号 |
名称 |
说明 |
数量 |
|
1 |
SB-D5主机箱 |
含机箱、工作电源、常用信号源、实验电路区等 |
1台 |
|
2 |
供电电源线 |
1.5m |
1根 |
|
3 |
2号实验导线 |
30cm-50cm |
35根 |
|
4 |
保险丝 |
2A |
2支 |
|
5 |
实验指导书 |
|
1本 |
附：使用本实验箱需配套仪器仪表：万用表和示波器。
