SB-SMYY双面透明液压传动技术教学装置
一、概述
双面透明液压传动技术实训装置采用双面结构，是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，我公司透明液压传动与PLC控制实训设备的优点，采用了开放型综合实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。透明液压传动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解手动、电动、液动各自具有的特点、特色、及优缺点等。
液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实训回路的工作过程及原理。实训组装回路快捷、方便。实训电气主控单元配备2套PLC控制与2套继电器控制，2台液压泵站，简单实用。

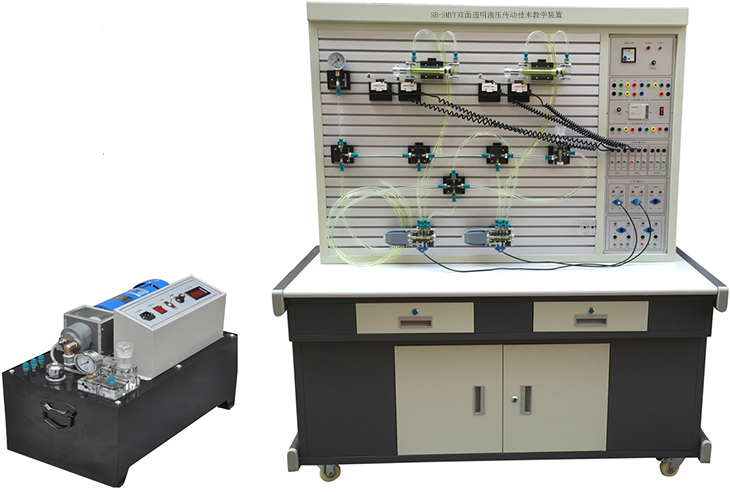

二、液压传动实训台组成
透明液压传动与PLC控制实训装置采用"二合一"双面结构，即一张实训桌可供两组四位学生分别进行液压实训，也可以双面同时进行液压综合实训，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。
该实训桌、台为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：液压实验元件2套，液压实训PLC控制模块2套；液压实训泵站2台。（计算机根据学校要求另行配置）
本实训系统采用专用独立液压实训泵站，配直流电机无级调速系统，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。配有油路压力调定功能，可以调定输出压力油的安全工作压力。
三、液压传动实验台主要技术参数
1、电源：AC220V允差±l0%，50Hz；
2、直流电源输入AC220V 输出DC24V/3A
2、装置容量：≤1.5kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×1000mm×1750mm
6、液压泵站：
（1）系统额定压力0.8MPa；
（2）定量齿轮泵-电机2套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额定流量6L∕min，压力2.5 MPa；电机：功率250W，调速范围0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公顷容积45L；附有油温液位计、过滤器、空气滤清器、耐震压力表，L-HL46号液压油；
7、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
8、电器控制单元：
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继
电器输出。
（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
9、组态仿真控制软件：液压实训系统能够实现组态软件与实训设备之间的链接，实现组态软件与硬件之间的结合，通过组态软件实现对实际回路的控制，使系统具有更强的仿真功能。
10、电磁换向阀：AC24V .吸力3mpa
四、液压传动实训装置主要特点
1、透明液压传动与PLC控制实训装置（双面）主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器PLC等器件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及MGGS组态监控技术于一体，灵活实现其功能。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比
较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
四、透明液压PLC控制基本实训回路
1、用换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、变量泵调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
22、PLC编程软件学习和使用
23、PLC与计算机的通讯，在线调试、监控
24、PLC控制的液压基本回路实训（优化控制）

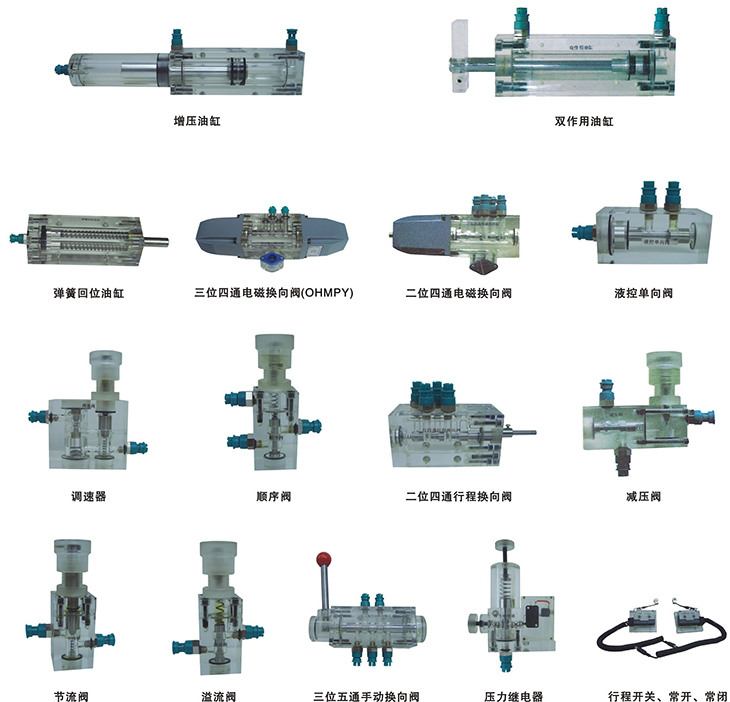

五、液压元件
六、透明液压PLC控制实训装置(双面)清单
|
序号 |
名 称 |
型 号 |
数量 |
|
1 |
实训桌 |
|
1张 |
|
2 |
实训台 |
|
1台 |
|
3 |
PLC主机模块 |
三菱FX1S-20MR |
2块 |
|
4 |
电源模块 |
|
2块 |
|
5 |
继电器控制模块 |
|
2块 |
|
6 |
PLC控制按钮模块 |
|
2块 |
|
7 |
双作用油缸（带行程撞块） |
透明元件 |
4只 |
|
8 |
二位二通电磁换向阀 |
透明元件 |
2只 |
|
9 |
二位四通电磁换向阀 |
透明元件 |
4只 |
|
10 |
三位四通电磁换向阀（O型） |
透明元件 |
2只 |
|
11 |
三位四通电磁换向阀（H型） |
透明元件 |
2只 |
|
12 |
三位四通电磁换向阀（M型） |
透明元件 |
2只 |
|
13 |
弹簧回位油缸 |
透明元件 |
2只 |
|
14 |
增压油缸 |
透明元件 |
2只 |
|
15 |
辅助油箱 |
透明元件 |
2只 |
|
16 |
单向阀 |
透明元件 |
4只 |
|
17 |
液控单向阀 |
透明元件 |
4只 |
|
18 |
溢流阀（直动式） |
透明元件 |
4只 |
|
19 |
溢流阀（先导式） |
透明元件 |
2只 |
|
20 |
节流阀（直动式） |
透明元件 |
2只 |
|
21 |
调速阀 |
透明元件 |
4只 |
|
22 |
顺序阀 |
透明元件 |
4只 |
|
23 |
减压阀 |
透明元件 |
2只 |
|
24 |
二位四通行程换向阀 |
透明元件 |
2只 |
|
25 |
三位五通手动换向阀 |
透明元件 |
2只 |
|
26 |
压力继电器 |
透明元件 |
2只 |
|
27 |
压力表 |
透明元件 |
6只 |
|
28 |
三通接头 |
透明元件 |
14只 |
|
29 |
四通接头 |
透明元件 |
6只 |
|
30 |
行程开关（常开） |
|
4只 |
|
31 |
行程开关（常闭） |
|
4只 |
|
32 |
透明液压皮管 |
|
40米 |
|
33 |
油盘 |
|
2只 |
|
34 |
油箱 |
|
2只 |
|
35 |
空气过滤器 |
|
2只 |
|
36 |
吸油过滤器 |
|
2只 |
|
37 |
油温液位计 |
|
2只 |
|
38 |
机泵组 |
|
2套 |
|
39 |
L-HL46号液压油 |
|
30kg |
|
40 |
电磁阀通用连接线 |
|
6条 |
|
41 |
压力继电器插头线 |
|
2条 |
|
42 |
编程电缆（适配器） |
三菱 |
2条 |
|
43 |
国标电源线 |
|
3条 |
|
44 |
工具 |
|
1套 |
|
45 |
快速油接头 |
|
10只 |
|
46 |
透明液压实训说明书 |
|
2册 |
|
47 |
PLC编程软件、程序 |
光盘 |
1盘 |
