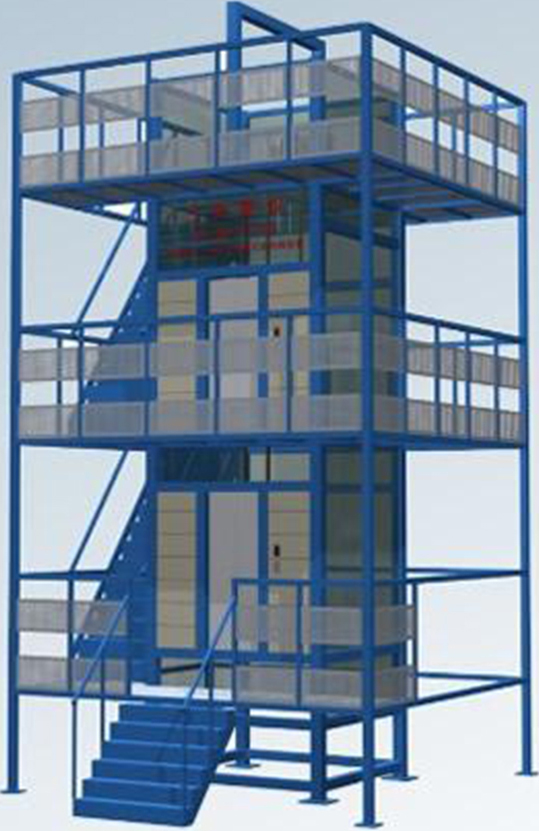

SB-ZT100型双层直梯教学实训平台

大中专院校、职业技校电梯工程及自动化课程演示教学而设计的，其控制元件全电脑化，可编程，电动机驱动采用变频调速器，功能与变频调速电梯相同，具有全集选功能，能自动平层，自动关门，响应轿内，外呼梯信号。该电梯外围采用透明有机玻璃制造，内部结构一目了然，维修保养简单。

电梯可作自动化专业的电梯程序教学之用，也可作职业技校的电梯安装维修演示操作之用。

一、电梯主要参数：

1、外围尺寸：4000x4000x6000 要求建筑物净空高：8000

2、电梯井道尺寸：1800x1700x6000 要求机坑底负：1000

3、电梯轿厢尺寸：1100x1050x1850 开门尺寸：700x1750

4、平台净空高：2000 平台通道宽：1000

5、整体设备自重：约7000㎏。其由电梯部分自重3500kg

6、曳引机功率：2.2KW。电压380V或220V两种。

7、峰值额定电流：10A。

8、供电电源：三相五线，380V，50HZ。

9、变频器控制系统（微机或可编程序控制器PLC）

10、控制方式：集选（JX）。

11、电梯层站：3/3。

二、电梯结构简介

该电梯主要由以下两大部分组成：

井道框架及观学平台部分

相当于电梯附着的建筑物，提供支承，固定导轨，是钢架结构。观学平台老师和学生站立学习场所。

电梯部分

1、机房

a、曳引机：位于框架顶部，是电梯的动力装置，安装在承重梁上，他主要由以下部分组成：

（1）电动机：采用永磁同步电机，采用变频变压（VVVF）驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时,使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。采用永磁同步机，具有高密度、高效率、低噪音的特点。

（2）制动器：只在电梯通电运转时松闸，当电梯停止时制动并保持轿厢位置不变，工作电压AC110V。

（3）曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的摩擦力。

b、限速器：电梯安全部件组成部分，当电梯超速时起连动制动安全钳进行刹车使轿厢夹紧在固定导轨上。

c、电源控制箱：电梯电源开关。

d、控制屏：

（1）变频器：根据电梯给出的指令，对电机的频率、电压进行调制，使电机运行平稳。

（2）控制系统（微机或可编程序控制器PLC）：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向截停，反向保留信号，自动关门等功能。

（3）安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以便控制系统（微机或可编程序控制器PLC）判断电梯是否处于安全状态。

2、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。

3、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。

4、对重：与轿厢连接，作用是平衡轿厢的重量。

5、层门：门上有门锁开关，当层门关闭后，电梯才能启动。

6、操纵箱：设在框架正面左则，模拟乘客在轿厢内选层的信号输入设备，包括：

（1）数字显层器：七划数码显示轿厢所在楼层。

（2）"1"，"2"，"3"，选层按钮。

（3）开关门按钮。

（4）方向指示灯：电梯运行方向指示。

（5）电源锁：开关电梯电源，即首层外呼盒。

7、减速信号系统：由永磁感应器构成，提供轿厢停层位置信号。

8、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端

三、电梯的功能及有关操作：

1、正常使用操作程序

（1）接通三相电源。

（1）打开呼梯盒上的电源锁，这时应有楼层显示。电梯能自动关门，应答外呼信号，在操纵箱上选择楼层后，必须关好门才能运行。这时外呼信号顺向的能停车，反向的保留。

（2）厅外呼梯：电梯能自动响应信号，顺向停车，反向的在完成上一个指令后，自动应答。

（3）泊梯：电梯停靠在底层关好门后，把呼梯盒的电源锁匙拔至"关"，则可切电梯电源，电梯停止工作。

2、维修点动运行。

把控制屏中的"正常"-"维修"开关拔至"维修"状态这时电梯仅作点动运行，但安全回路及门锁仍然有效，按"上行"或"下行"按钮，电梯作点动上或下，此操作

用于电梯维修，或实验终端限位功能。用点动操作将电

梯平层后，将选择开关至"正常"电梯将恢复正常运转。

四、电梯保养说明：

在进行电梯的维修保养作业时，必须关断三相电源：

1、润滑说明：

（1）曳引机减速箱：每半年检一次。

（2）轿厢导轨：涂抹小量机油。

对重导轨：涂抹小量钙基润滑脂。

（3）厅门及轿门导轨：涂抹小量机油。

特别说明：钢丝绳不能加油润滑。

2、日常保养要点：

（1）电梯运行时注意观察整体结构是否异常振动，曳引机是否异常噪

音，漏油，轿厢或对重运行时是否有振动。

（2）检查曳引机抱闸能否正常打开。

（3）检查各厅门锁动作是否正常，有无卡阻，必要时可在销轴加注小

量机润滑。

（4）检查门机开关门动作是否正常，能否开门到位，必要时可调整摆

杆位置，并在销轴加注机油。

（5）电气检查：应检查各保险是否烧断，检查各行程开关，感应器是否动作正常，检查各门锁触点是否接合良好

五、电梯安全注意事项：

1、系统必须可靠接地，接地线电阻值符合国家有关规定不大于4Ω。

2、线路绝缘电阻应大于0.5MΩ。

3、不能短接门锁运行。

4、除非透切理解控制系统（微机或可编程序控制器PLC）及变频器的各参数的作用，否则不得变动程序及参数。

5、电梯供电系统应该独立设置不得与电焊机、高频炉等设备共用，其他易受磁干扰的仪器设备也应该远离电梯控制屏。

6、当发现曳引机特别发热、冒烟、异常噪音时，应立即关闭电源，排除故障后才能继续使用。

六、电梯电控屏、VF变频变压电梯电气元件代号明细表

序号	代号	名称及规格	材料	新属配装代号	数量	备注
1	KMJ，GMJ	开关门继电器	MY4 DC24V	控制屏	2
2	DYJ	电压继电器	MY4 DC24V	控制屏	1
3	MSJ	门联锁继电器	MY4 DC24V	控制屏	1
4	RF1-RF2	空气开关		控制屏	1
5	QC	主接触器	GMC-12 AC220V	控制屏	1
6	GH	电源接触器	GMC-12 AC220V	控制屏	1
7	1A-5A	轿厢选层指令按钮	AK-01	轿内	5	5层
8	1R-5R	选层指令灯		轿内	5
9	AK ，AG	开关门按钮	AK-01	轿内	2
10	TU TD	向上、下按钮		控制屏	2
11	RF3	空气开关		控制屏	1
12	FM/CHD	超载蜂鸣器	DC24V	轿内	1
13	KSD 、XD	上下行指令灯	DC24V	轿内	2
14	SMJ/MK	检修开关		控制屏	1
15	SB（KAB）	安全触板开关		轿厢	1
16	SAC	安全钳开关		轿厢	1
17	SQF	轿门联锁开关		轿厢	1
18	1--48	故障点		控制屏	48
19	PU	门驱双稳态开关		轿顶	2
20	GU GD	上下强返碱速		轿顶	2
21	DZ1	轿厢应急照明灯		轿顶	1	选用件
22	FS	轿厢风扇		轿厢	1
23	CH	超载开关		轿底	1
24	M1	门电机		自动门机	1
25	PKM	开门到位开关		自动门机	1
26	PGM	关门到位开关		自动门机	1
27	SG	关门减速开关	LX028	自动门机	2
28	M	交流电动机		机房	1
29	DZ	抱闸线圈	AC220V	机房	1
30	SW XW	上、下限位开关		井道	2
31	SDS	底坑断绳开关		井道	1
32	SJK，XJK	上、下限位开关		井道	2
33	1G~4G	上召记忆灯	DC24V	井道	2
34	1SA~4SA	上召按钮		井道	2
35	2C~5C	下召记忆灯	DC24V	井道	2
36	2XA~54XA	下召按钮		井道	2
37	ST1~ST5	厅门联锁触点		井道	3
38	IYK	基站钥匙触开关		井道	1
39	WSK	司机/自动开关		桥箱	1
40	1PG	减速感应器		井道	5
41	HK	数--模转换开关		电柜	1
42	D2	24V硅整流桥		电柜	1
43	SJU	电柜急停开关		电柜	1
44	KDX	相序保护继电器		电柜	1
