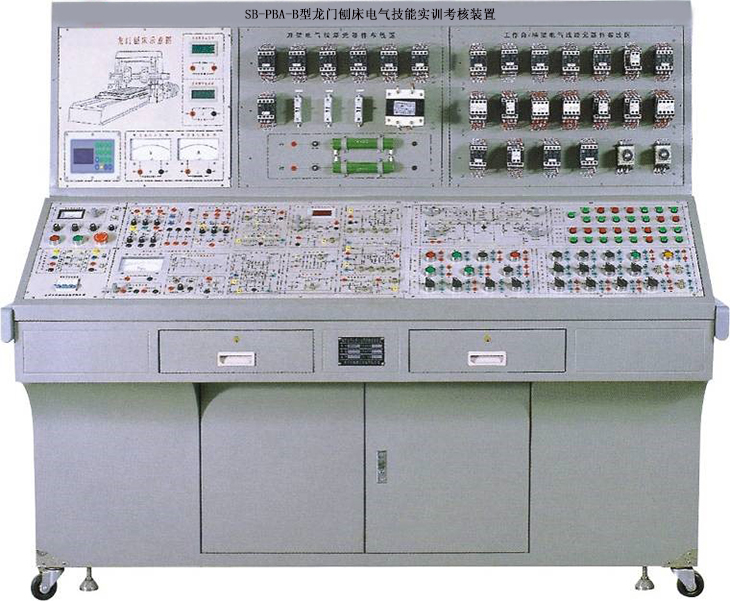

SB-PBA-B型龙门刨床电气技能实训考核装置
"龙门刨床电气技能实训考核装置"是为各职业院校的电气、自动化及相关专业，社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学及考核而研制的实训设备。它适用于课堂演示，机床电气控制的操作及培训实习。本装置采用晶闸管可控整流为主拖动电源，代替了原来由交磁扩大机组成的设备多、体积大、成本高、效率低的A-G-M机组，只需要一套机组即可。该装置综合了《电力电子应用技术》、《直流拖动控制系统》和龙门刨床控制系统的实训项目。本考核装置可作为高级维修电工及技师等级技能鉴定培训考核要求。
龙门刨床实训装置可模拟龙门刨床的实际电气控制，还可以进行晶闸管整流和直流调速部分的实训。它既可作为社会电工类职业培训中晶闸管直流调速及应用、龙门刨床电气操作和维修方面的实习设备，也可作为职业资格培训考核的设备。同时对高层次维修技能的训练提供了一个较理想的设备。
一、龙门刨床实训装置功能特点
1.由于主拖动电源为晶闸管可控整流装置，因而组成的直流调速系统，具有体积小，调速方便，易于维修等特点；
2.实训考核：该装置共设有40个独立的故障点。设置故障时，通过操作故障箱里的开关；排除故障时，学生通过操作面板上的排故按钮来排除故障，同时排故计数器可记录学生排故的次数；
3.故障点的测试孔已在面板上引出，学生根据实训现象进行分析、测试，从而确定故障的类型及位置，有利于提高（考核）学生对实际问题的分析、解决能力，使学生的专业知识和操作技能(即理论和实践)紧密结合；
4.适用于龙门刨床的模拟操作与电气故障排除的技能考核；
5.兼用于晶闸管整流及直流调速的实训与故障排除的技能考核；
6.控制线路和配套的电机经过特殊设计，可模拟实际机床的电气控制线路，也可满足机床的电气故障分析及排故的训练要求。
二、人身安全保护体系
1.电流型和电压型漏电保护；
2.浮地保护:三相交流电源经过隔离变压器，使主电路输出与电网隔离，对人身安全起到了的保护作用；
3.交流电路短路保护：对交流主电路中短路现象的保护，对龙门刨床电气线路中短路现象的保护；
4.直流主回路的保护：设有短路、过压、过流、失磁保护，确保了晶闸管和直流电动机的安全；
5.强、弱电连接及插座区别保护：强、弱电连接及插座分开，不能混插；强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电；
三、龙门刨床实训装置技术参数
1.输入电源：三相四线（或三相五线）～380V±10%
50Hz
2.工作环境：温度-10℃～+40℃
相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.设备外形尺寸：1870mm×740mm×1590mm
5.主拖动电机的调速方式：逻辑无环流可逆直流调速
四、龙门刨床实训设备配置
实训装置由控制屏、实训桌、直流电机、测速机构、模拟机械工作台、故障设置箱等组成。
控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
1.排故操作及测量仪表面板
(1)排故操作面板上设有"排故计数器"、"故障点排除按钮（该按扭为带灯自锁按扭）"、"故障设置指示灯"、"正常指示灯"。
(2)测量仪表：真有效值交流数字电压表，测量范围为0～500V，量程自动切换，精度0.5级，三位半数显；直流数字安培表，测量范围为0～5AV，精度0.5级；指针式直流电压表，测量范围为-300～+300V，精度1.0级；指针式直流电流表，测量范围-2～+2A，精度1.0级。
2.交流电源控制面板
(1)三相交流220V/1.5A电源（具有过流保护）；三相交流380V电源（具有输出短路保护）。通过启动、停止按钮控制电源的输出，并设有急停按钮。
(2)指针式交流电压表，指示三相电网输入线电压ＵUV、UVW、UWU的电压值，精度1.0级。
3.晶闸管调速面板
该面板提供了直流调速控制的所有单元模块，如正、反桥晶闸管主电路，三相触发脉冲电路，给定电压，速度、电流调节器，电流、转速变换器，逻辑检测等单元模块。
还提供有指针式转速表，精度1.0级，指示工作过程中直流电动机的转速；给定数字电压表，精度0.5级；直流电动机的励磁电源，220V/0.5A，具有输出短路保护；给定单元，提供-15V～+15V连续可调直流电源；负载电源，4～44V/2.5A。
4.按钮及指示灯面板
面板上绘有龙门刨床往返工作时的自动给定电压控制电路；设置了机床的所有主要控制开关及动作指示灯，机床的所有操作都在这块面板上进行，指示灯显示机床的相应动作。
5.电气线路元器件布线区面板
面板上装有继电器、接触器、控制变压器等元器件，这些元器件直接安装在面板表面，能直观地看到它们的动作状况，故障的设置考虑到有利于学生的测试。
6.一套电动机组
由一台直流电动机、一台负载电动机和测速发电机组成。
7.机械模拟工作台
机械模拟工作台是为了配合电气部分而研发的一套装置。它能模拟龙门刨床工作台的相关运动。学生在操作本装置时，通过机械工作台的相关运动，加深对龙门刨床电气控制、机械传动机构和加工工艺的认识。
8.故障设置开关箱
设有"故障设置开关"、"故障指示灯"、"复位按钮"。开关和指示灯用于考核时故障的设置和指示，复位按钮可以对上一次的排故次数进行清零，准备下一次的考核。
9.实训台
实训台为铁质双层亚光密纹喷塑，形状似长方体结构，造型美观大方，左右两边各设有一个抽屉（带锁），分别用于放置工具及资料等。装置还设有四个万向轮和四个固定调节机构，便于移动和固定。
五、龙门刨床实训装置实训项目
1.三相半波可控整流电路实训
2.三相桥式半控整流电路实训
3.三相桥式全控整流电路实训
4.晶闸管直流调速系统各主要单元参数的整定
5.转速、电流双闭环不可逆直流调速系统实训
6.逻辑无环流可逆直流调速系统实训
7.熟悉龙门刨床的电气控制原理及常用低压电器的操作
8.龙门刨床自动控制系统实训
9.龙门刨床模拟加载实训
10.晶闸管直流调速部分故障检测维修
11.龙门刨床电气故障检测维修
|
