管道暖通实训操作台、管道与制暖工程技术实训装置

SBLY-GDNT管道与制暖安装实训设备

一、概述

管道暖通实训操作台、管道与制暖工程技术实训装置,管道与制暖安装实训设备、管道与制暖实训室、管道与制暖工程技术实训装置,管道工为房屋及工业场地安装给水、排水、卫生设施、供暖等管道系统，该系统包括镀锌钢管、PPR热熔管、高密度PE地暖管、PVC排水管等管道的安装。在安装过程中一般使用各种管接头螺纹连接，专用配件连接，热熔接连接，粘胶连接，也可使用管道压接机进行接头。在各类建筑构件中，管道的安装与固定是工作技能的一个重要组成部分，水龙头和角阀等终端配件、卫生设施及加热设备的安装也同等重要，包括淋浴、洗手盆、厕所卫生设施、暖气包、散热器等，应具备管道与制暖的相关知识与技能。

二、管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备技术性能：

1.输入电压：三相四线（或五线制）AC380V±10% 50Hz

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜6kVA

4.主要装置外形尺寸：3920X宽2000X高2000mm

三．管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备主要功能

1、根据要求对管道与制暖技能的，需按照专业标准展示自身安装技能与故障检测、分析、维护的能力。了解行业安全标准，能够选择合适的材料和耗材，并能熟练使用各类工器具。自行系统设计、排水管道安装、燃气管道安装、暖气管路安装、冷水管路安装、热水管路安装、太阳能管道安装等：

模块一：管道与制暖系统方案设计。

模块二：排水管道安装（PVC管）。

模块三：镀锌钢管安装和测试。

模块四：PPR管安装和测试，包括厨房水槽柜、淋浴花洒、小便池，暖气包等设施安装。

模块五：，PPR管和镀锌钢管技能速度。

模块六：电气布线、安装调试

模块六：电机布线、安装调试维护

1）图纸设计方面

（1）设计安装系统。

（2）熟悉图形符号和管道规格、配件和设备的型号。

（3）安全操作，包括切割、折弯、套丝、焊接、粘接和检测设备。

（4）了解管材的性能，能够进行熟练操作、切割、折弯、粘接，并且组成部件。

（5）根据工程图指定的连接方法、材料和配件，能够顺利完成一个项目，保证没有泄漏。

（6）能够手绘折弯和组装的草图。

2）系统原理技术方面

（1）阅读和了解管道与制暖项目中的管道与设备图纸。

（2）设计一个简单的管道与制暖装置。

（3）根据竞赛场地的布局和管道、器械的重量，选择合适的固定方式。

（4）正确选择管道支架和管卡的规格数量，保证安装正确。

（5）正确选择卫生设施或加热器具的支架，保证安装正确。

（6）按照要求预先制作管道组件，方便安装。

3）管材结构方面

（1）使用给定的材料，选择最佳的方案，保证完成模块任务。

（2）减少或避免废料、废物的产生。

（3）确定切割管道材料的正确位置。

（4）选用合适、安全的方式进行管材切割

（5）采用特定的接头方式，完成管道部件固定。

（6）安装、连接和测试成品管道工程模块。

4）设备安装方面

（1）在已经安装的支架上，安装卫生设施和加热设备。

（2）在已经安装的支架和管卡上，安装管道组件。

（3）连接卫生设施和加热器具的管道。

（4）在管道模块上连接指定的测试设备。

（5）进行打压测试时，能保持规定时间内的压力值稳定。

（6）维修、保养、替换指定的管道或加热设备。

5）设备维护方面

（1）掌握设备维修、保养和更换的方法。

（2）排出设备中的水，保持绝缘。

（3）进行必要的维修保养或更换零部件。

（4）打开截止阀供水，并检查是否发生泄漏。

（5）检查设备功能是否正常。

6）安全防护方面

（1）根据工作任务，正确选用合适的个人防护装备。

（2）选用合适的工具，安全的进行每项工作。

（3）加热熔接和对接高密度PE管材时，采取正确的防护措施。

（4）使用电动工具时，采取合适的安全防护措施。

（5）正确安装管道与制暖工程中的管道支架。

四、管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备配备：

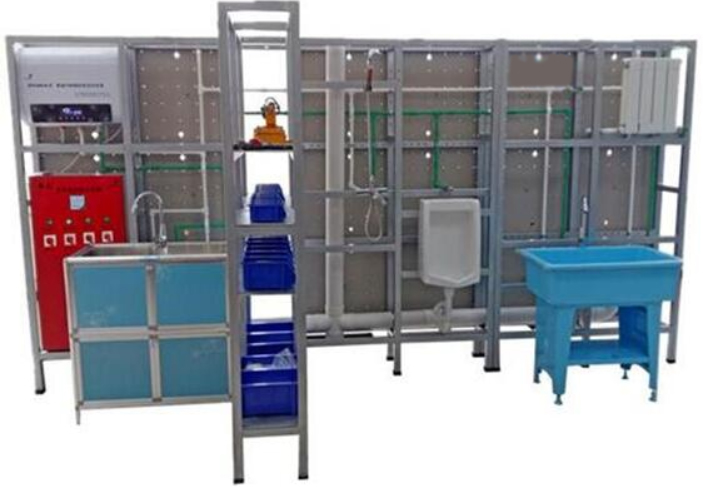

1、管道与制暖安装实训装置由四个模块组T字形结构，总长度为2400毫米，宽度为2000毫米，高度为2000毫米。左分为厨房、淋浴、卫生间、洗手池、暖气包等，右为模拟房间用电电气化五个工程安装实训区。

2、管道与制暖安装实训装置模块由40方钢焊接的支架组成，在方钢水平和垂直方向设计有螺孔，方便快速安装管卡。

3、模块中间模块设计为货架形式，配置有大量零件工具盒，适合安装实训使用。

4、管道与制暖安装实训装置的两面分别安装有M6螺孔板，螺孔间距为100X100毫米，分为两个区域(正反)，左边总长度为2400毫米，高度1800毫米，右边总长度为1100毫米，高度为1800毫米，适合进行PPR热熔管、镀锌钢管和PE地暖管和电气化的安装技能实训。

5、左边模块内安装有无塔上水器，打开龙头自动供水。安装有热水器，提供热水。

6、电源部分：三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电。。

五、管道与制暖安装实训设备主要设备清单

序号	产品名称	产品型号/规格/主要配置	数量
1	模拟房	产品规格：长3920X宽1520X高2000mm。产品主要配置如下： 1装置由四个模块组成T字形结构，总长度为3920毫米，宽度为1520毫米，高度为2000毫米。分为厨房、淋浴、卫生间、洗手池等四个工程安装实训区。在洗手池上方设计有暖气包。 2.实训装置模块由40方钢焊接的支架组成，在方钢水平和垂直方向设计有螺孔，方便快速安装管卡。。 3.在实训装置的下面安装有M6螺孔板，螺孔间距为100X100毫米，分为两个区域，左边总长度为2400毫米，高度1800毫米，面积为。右边总长度为1200毫米，高度为1800毫米。适合进行PPR热熔管、镀锌钢管和PE地暖管的安装技能实训。 4．左边模块内安装有无塔上水器，打开龙头自动供水。安装有热水器，提供热水。	1套
2	不锈钢水箱	长2000X宽220X高190mm，容积为80升。产品主要配置如下： 1.不锈钢水箱1个，放置在地面，作为上水水源和下水回收箱。 2.具有耐腐蚀、耐高温、抗氧化等特性，能够满足整个系统的水循环。	1套
3	厨房水槽柜	产品规格：长830X宽440X高870mm。产品主要配置如下：橱柜1个、水槽1个、旋转式水龙头1个、上水软管2根、下水管1套。	1套
4	淋浴花洒	产品主要由混合阀、上水软管、洒头和底座组成。具备淋浴花洒安装与调试实训功能。	1套
5	立式小便池	产品型号：长850X宽450X高310mm。产品规格：挂墙式。产品主要配置如下：下水管1套、垫圈1个、进水管1根、延时控制阀1个、陶瓷池体1个。	1套
6	卫生间盥洗池	产品型号：长800X宽550X高750mm。产品规格：水槽深240mm。产品主要配置如下：塑料橱柜1个、水槽1个、旋转式水龙头1个、上水软管2根、下水管1套。	1套
7	暖气包	产品型号：长300X宽750X高600mm。二、产品规格：钢铝复合柱。三、产品主要配置如下：暖气包固定支撑2个、暖气包1个、4分转6分外丝直接2个、放气阀2个、堵头2个。	1套
8	套丝台+管虎钳	产品规格：长1350X宽500X高750mm。产品主要配置如下： 1.按照人体工学原理设计，采用台阶式结构，台面为两级台阶结构，左边低台安装有电动套丝机。右边高台安装管虎钳，兼顾操作台，下边是两层储物柜。 2.多功能集合体，既可当作套丝机台面，也可当作不锈钢操作台，还可当作工具车。 3.安装有漏电保护空气开关和插座，保证套丝机用电安全，并可连接其他用电工具。	1套
9	移动工具车	产品规格：长630X宽400X高720mm。产品主要配置如下： 1.采用1.2毫米钢板，全钢结构。台面四周设计有挡边，中间铺设防滑垫。正面上部设计为抽屉，下边为带锁双开门结构，三层棚板，可以存放和保管各种规格的工具和常用耗材配件。右侧设计有两层工具架，适合放置管钳和螺丝刀等常用工具。 2.具有多种功能，可以当工具车使用，存放管材工具和管件，可以当操作台，在上面进行管材加工、组装，还可以作为安全保险储物柜。 3.底部安装四个静音万向轮，方便移动。	1套
10	管材存放架	产品规格：长1800X宽400X高1800mm。、产品主要配置如下： 1.全钢框架结构，前后、左右矩形焊接设计，牢靠稳固。 2.独特的上下分体设计，上部存放各种管材，下部存放工具、耗材等其它器材。 3.螺栓连接结构设计，便于拆卸移动。 4.棚板可根据存放物品大小上下随意移动。	1套
11	不锈钢操作台	产品规格：长1200X宽600X高750mm。产品主要配置如下：不锈钢封包台面，边缘光滑，台面平整美观。方钢支架，结实可靠。	1套
12	工具箱	产品规格：长520X宽315X高160mm。产品主要配置如下：存放和展示管道与制暖安装工程常用工具。采用圆弧型材和铝板外壳，便于携带；内部设置有专门的成型内衬，存放方便。	1套
13	热熔机	产品规格：长300X宽140X高140mm。产品主要配置如下： 1.钢制环保喷塑存放盒，带手提环，带双扣锁。 2.配备56锰钢热熔机面板 3.配置有4分、6分、1寸模头、U型底座、内六角扳手。	1套
14	打压泵	1.试压泵主体1套、水箱1个、吸水漏嘴1个、配套螺丝、螺母，垫片1套。 2.25Kg压力表1个、长度1米高压皮管1根、带4、6分活接的软管1根。	1套
15	PPR热熔管和配件	一、产品型号：4分PPR管二、产品规格：PPR管长度为2米，白色为热水，绿色为冷水。三、产品主要配置如下： 4分PPR热水管、冷水管、内丝活接、外丝直接、三通、直接、角阀等。	1套
16	镀锌钢管和配件	一、产品型号：4分镀锌钢管、配件二、产品规格：镀锌钢管长度为2米三、产品主要配置如下：包括4分镀锌钢管、三通、弯头、过桥弯等	1套
17	PVC排水管和配件	一、产品型号：φ110mm、φ50mm、配件二、产品规格：PVC管材长度为2米三、产品主要配置如下：包括φ110mm、φ50mm排水管、直接、弯头、三通、四通、变通等。	1套
18	PE地暖管	一、产品型号：PE地暖管二、产品规格：长度为20米三、产品主要配置如下： 1.分水器一套 2.PP-Xa 地暖管一套 3..PE-Xa地暖管技能实训区器材、耗材。
