电机拖动及电气控制技术实训设备

SBDLZ-780G电机拖动及电气控制技术实训装置

一、概述

电机拖动及电气控制技术实训实验装置包括电力拖动系统的动力学，交流和直流电动机的电力拖动、常用低压电器及基本控制电路系统的设计等内容,同时增加了基于PLC及变频器的电机基本控制线路，以及常用机床的控制。该实验装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调速技术》等课程的技能训练。

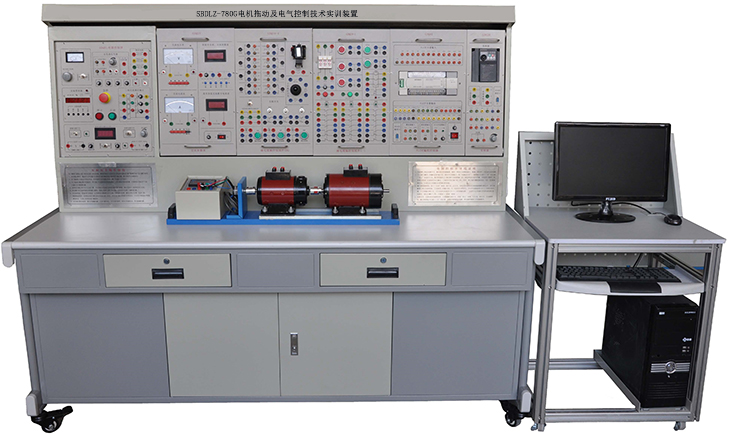

（图片仅供参考，具体以实物配置为准）

二、电机拖动及电气控制技术实训装置特点

1. 采用挂件结构，搭配灵活、可任意更改实验组件增加实验内容，便于二次开发及功能扩展。

2.实验装置由电源控制屏、实验桌、实验组件、电机、电机导轨及实验导线等组成。

3.实验装置包含了部分电机学试验及所有电机拖动及控制的实验项目，使学生能够了解基本的理论知识及熟练掌握操作技能。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 重量：380kg

5. 外形尺寸：187cm×70cm×160cm

四、配置及功能介绍

（一）GDQ01电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)

1.交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启、停按钮进行控制，具有漏电声光告警、过压保护、过流保护等功能，同时配有一只急停按钮，便于切断电源，还配有一只指针式交流电压表，通过切换和转换开关，可方便地指示三相电网输入和三相调压输出的每一相的线电压。

2.高压直流电源两路

提供220V(0.5A)励磁电源（具有短路保护）及0～250V(3A)连续可调电枢电源(内部具有过载保护功能)各一路，并设有一只直流数显电压表用以监测可调直流电枢电源输出。

3.定时器兼报警记录仪(服务管理器)

通过键控单元完成时间设定、定时报警设定、解除设置等操作、具有切断电源及记录各种告警次数等功能。

4.信号源部分

提供0～10V的恒压源一路，4～20mA的恒流源一路，可方便地完成变频器调速实验，6.3V交流电源一路，作为机床信号指示灯的电源。

5.制动电阻

提供制动电阻10Ω/25W一只，180Ω/25W三只。

6.控制屏其它设施

控制屏正面大凹槽内，设有两根圆钢管，可挂置实验组件。凹槽底部设有多个单相三芯220V电源插座、控制屏两侧设有单相三极220V电源插座、三相四极380V电源插座及通讯接口，为实验组件的供电和通讯、控制屏之间的供电提供了方便。

（二）GDQ02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，电脑桌联体设计，造型美观大方；设有一个抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底部装有四个万向轮，便于移动。

（三）实验挂箱

1.GDQ39-1继电接触控制组件（一）

熔断器1只（RT18-32/3P/3A）、普通保险丝座1只（2A）、6.3V信号灯2只、热继电器1只、热继电器座1只、按钮5只、交流接触器3只、辅助触头3只。

2.GDQ39-2继电接触控制组件（二）

交流接触器2只、辅助触头2只、热继电器1只、热继电器座1只、行程开关4只。

3.GDQ39-3继电接触控制组件（三）

交流接触器2只、辅助触头2只、通电延时时间继电器2只（每只继电器分别引出二组动合、动断触点）、时间继电器座2只。

4.GDQ39-4继电接触控制组件（四）

带灯按钮3只、十字摇杆开关1只、电磁阀1只、行程开关3只、DC24V继电器8只（继电器分别焊接在PCB板上，其线圈和触点均引线至面板上，通过外部直观、明确、安全的连线，可以提高学生对PLC控制系统的理解能力和动手操作能力）

5. PLC可编程控制器

配备可编程控制器主机CPU224主机一台，配有模拟量模块EM235模块一块。提供实验所需的DC24V直流电源。

6.ACM-1变频器

配备MM440-0.37K变频器一台（带BOP操作控制面板）、1K电位器一个。

7.DQ22 直流数字电压、毫安、安培表

直流数显电压表（1只）：测量范围0～300V，分2V、20V、300V三档，直键开关切换，

三位半数显，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能。

直流数显毫安表（1只）：测量范围0～2000mA，分20mA、200mA、2000mA三档，直键开关切换,三位半数显,精度为0.5级，具有超量程报警、指示等功能。

直流数显电流表（1只）：测量范围0～5A，三位半数显，精度为0.5级，具有超量程报警、指示等功能。

8.GDQ25交流参数表

智能功率、功率因数表（1只）：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。

通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用的DSP计算有功功率、无功功率。单相功率P的测量，其精度为0.5级；电压、电流量程分别为450V、5A，可测量单相、三相负载的有功功率、无功功率、功率因数及负载的性质等；此外还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

真有效值交流数字电流表（1只）：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示等功能。

交流电流表（1只）：精密指针式，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程告警、指示等功能。

交流电压表（1只）：精密指针式，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V、500V五档，输入阻抗1MΩ，精度1.0级，直键开关切换，每档均有超量程告警、指示等功能。

9.DQ26三相可调电阻器

三组90Ω×2/1.3A瓷盘电阻，各绕组端均引线至面板上，可完成串联、并联及串并联多种结合方式。

10.DQ27 三相可调电阻器

三组900Ω×2/0.41A瓷盘电阻，各绕组端均引线至面板上，可完成串联、并联及串并联多种结合方式。

11.DQ29 电阻器组件

一组90Ω×2/1.3A瓷盘电阻、一组900Ω×2/0.41A瓷盘电阻，各绕组端均引线至面板上，可完成串联、并联及串并联多种结合方式。

12.GDQ12线绕式异步电动机转子专用箱

一组线绕式异步电动机转子专用电阻（测量范围0～35Ω，分0Ω、2Ω、5Ω、15Ω、35Ω五档，用于线绕式异步电动机起动与调速等实验）。

（四）DQ03-1固定电机导轨、增量式光电编码盘测速系统及智能数显转速表

导轨平整度好，无应力变形，加工精细，同心度与互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝。电机运行时噪声小，参数典型，能较好满足实验的要求。

（五）电机

1.DQ09直流并励电动机（DC220V、185W、1500RPM）一台

2.DQ19校正直流测功机（DC220V、355W、1500RPM）一台

3.DQ10三相鼠笼异步电动机（AC220V/△、100W、1420RPM）一台

4.DQ11三相线绕式异步电动机（AC220V/Y、120W、1380RPM一台

5.DQ20三相鼠笼异步电动机（AC380V/△）一台

6.DQ18三相双速异步电动机（AC380V△/YY）一台

（六）SB07实验连接线及配件

根据不同实验项目的特点，配备两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分也护套结构手枪插连接线；数模信号部分采用弹性铍轻铜裸露结构连接线。三种导线只能连接对应的配套插座，这样大大提高了实验的安全及合理性。

五、配套教学数字资源

1、免费赠送配套教学数字资源

（一）：电工作业培训教学软件（用电安全与触电急救仿真教学软件），正版软件，可提供软件著作权专利证书。

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实训单元，72个实训项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

2、免费赠送配套教学数字资源

（二）：维修电工实训考核教学软件，正版软件，可提供软件著作权专利证书。

软件内容包含电工基础常识、电工工具、电工识图、电工仪表、电工照明电路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工艺、故障排除、连线，PLC模块等100多个实验内容，学校可以根据学生学习进度选择相应的训练模块进行训练。利用生动的动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提示进行相关操作；具有与设备一致的实验项目和实物元件介绍；具有实验目的的描述、实验器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模，通过美工处理，整体画面美观大方。通过软件的教学及仿真，能激发学员的思维、增强学员的感性认识，更好地剖析教学的重点、难点。软件中的项目内容和实训设备相关，学生在去实验室之前，就可以对实操项目在理论和感观上有个初步的认识。

3、免费赠送配套教学数字资源

（三）：电机与变压器仿真教学软件，正版软件，可提供软件著作权专利证书。

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。

4、免费赠送配套教学资源

（四）：电力拖动仿真教学软件，正版软件，可软件著作权专利证书。

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

六、装置的安全保护体系

1.控制屏电源由接触器通过启、停按钮进行控制，同时具有漏电声光告警、过压保护、过流保护、短路软截止保护等功能，通过急停按钮可方便地切断电源。

2.屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。

3.屏上三相调压器原、副边各设有一套过流保护装置。调压器短路或所带负载电流超过设定值，系统即告警并切断总电源。

4.设有定时器兼报警记录仪（服务管理器），通过键控单元完成时间设定、定时报警设定、解除设置等操作、具有切断电源及记录各种告警次数等功能。

序号	型号	名称	数量	备注
1	GDQ01	电源控制屏	1套
2	GDQ02	实验桌	1张
3	DQ03-1	固定电机导轨、光电编码器及智能数显转速表	1件
4	GDQ39-1	继电接触控制组件（一）	1件
5	GDQ39-2	继电接触控制组件（二）	1件
6	GDQ39-3	继电接触控制组件（三）	1件
7	GDQ39-4	继电接触控制组件（四）	1件
8	PLC-1	PLC可编程控制器	1件
9	ACM-1	三相异步电机变频调速组件	1件
10	DQ22	直流数字电压、毫安、安培表	2件
11	GDQ25	交流电参数表	1件
12	DQ26	三相可调电阻器	1件
13	DQ27	三相可调电阻	1件
14	DQ29	可调电阻器，电容器	1件
15	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
16	DQ19	校正直流测功机	1台
17	DQ09	直流并励电动机	1台
18	DQ10	三相鼠笼式异步电动机	1台
19	DQ11	三相线绕式异步电动机	1台
20	DQ18	三相双速异步电动机（AC380V△/YY）	1台
21	DQ20	三相鼠笼式异步电动机（AC380V/Y，带速度继电器一只）	1台
22	连接线	高可靠护套结构手枪插实验连接线及配件	1套
23		电脑桌	1套
24	配套教学软件	免费提供4个正版3D辅助教学软件	1套	详见附件
