机电传动控制测试实验台

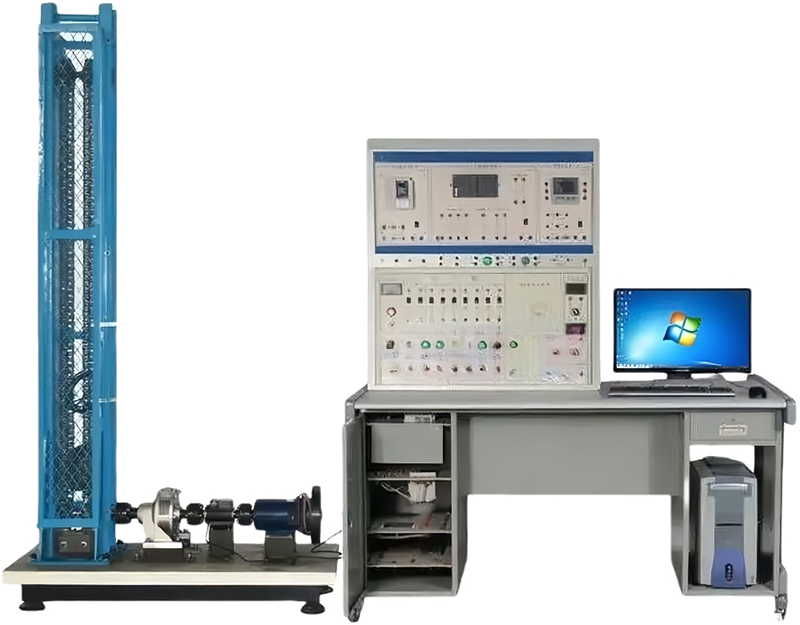

SB-JQ机电传动控制测试实验台

机电传动控制测试根据本科通用教材《机电传动控制》设计而成,也可适用于高职类《电力拖动》等课程的教学。系统由交流电机、直流电机、变频器、联轴器、扭矩转速传感器、减速器、链轮、链条及配重等组成，能完成交、直流电机的绝大部分控制实验并测绘出其特性曲线。实验台控制部分除可以采用传统的继电器控制方式外，还能够采用基于西门子PLC自由通信口的上位计算机控制方式，其完美结合了计算机和电气PLC控制技术，适用于高等院校的机械设计制造及其自动化等专业及高职院校、技工学校的机电技术与应用相关专业的教学。

一、实验项目

1、了解机电传动元件结构及工作原理

2、交、直流电机的特性测试

3、交、直流电机的继电器控制实验

4、交、直流电机的上位机控制实验

5、PLC可编程控制器实验

6、机械传动实验

二、实验内容

1、交流电机的实验

（1）交流电机时间控制定子串电阻启动实验

（2）交流电机变电压起动实验

（3）交流电机点动/自动控制实验

（4）交流电机循环工作回原点实验

（5）交流电机Y-△降压起动实验

（6）交流电机反接制动实验

（7）交流电机电流控制定子串电阻启动实验

（8）交流电机能耗制动实验

（9）交流电机正反转控制实验

（10）交流电机变频调速实验

（11）交流电机变频制动实验

2、直流电机的实验

（1）直流电机正反转实验

（2）直流电机串电阻启动实验

（3）直流电机降压启动实验

（4）直流电机变电阻调速实验

（5）直流电机变电压调速实验

（6）直流电机能耗制动实验

（7）直流电机电源反接实验

（8）直流电机倒拉反接制动实验

3、PLC可编程控制器实验(扩展实验)

（1）数字量实验

（2）模拟量实验

（3）PLC通信实验

4、机械传动实验

（1）机电传动系统拼接实验（电机部分）

（2）链传动效率实验

（3）系统转动惯量的折算与实验

三、性能及特点

1、系统直观显示机电传动与控制的全过程，其传动台架与生产实际具有相似性。

2、该实验台有两种控制方式：一种是继电器控制方式，它能使学生掌握传统的继电器控制方式，熟悉继电器等器件原理及硬件接线；另一种是PLC控制方式，此方式接线简单，能大大缩短实验准备的时间，适用于只重视实验结果曲线的情况

3、该实验台软件具有实时测试、保存实验结果、打开历史文件、打印、模拟动画演示及模拟按钮的功能

4、该实验台软件能绘出四种特性曲线（实时、历史）：T-n曲线、t-T曲线、t-n曲线、t-V曲线

5、该实验台的PLC实验部分(扩展部分)集可编程逻辑控制器、编程软件、模拟量控制实验板于一体，可完成PLC的基本指令实验、开关量实验、模拟量实验、通信等实验，实验内容丰富

6、该实验台的扭矩转速传感器是属高精密类器件，可拓宽学习者眼界。

四、主要技术参数

名称	主要技术参数
交流电机	0.75KW	380V	转速：910r/min
直流电机	0.75KW	220V	转速：1500r/min
变频器	0.75KW	380V	输出频率：0.1～400Hz
扭矩转速传感器	20N.m	±15VDC～24VDC	转速：30000r/min
PLC模块	西门子S7-200SMART CPU CR40	A/D模块EM235
