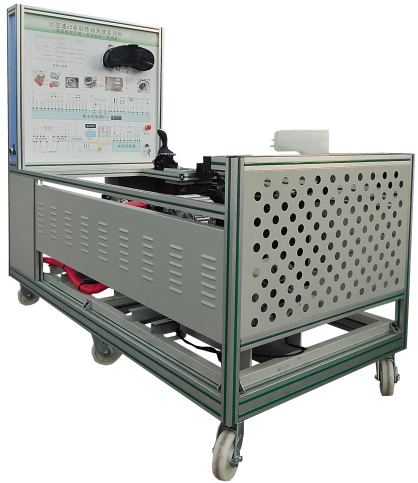

SBC-XNYGQ新能源电动车高压电控总成驱动电机变速箱实训台
一、产品简介
新能源电动车高压电控总成驱动电机变速箱实训台选用纯电动汽车高压电控总成和永磁同步电机驱动传动系统、工况模拟系统真实材料制作的实验实训台架，可完成电力驱动及传动系统相关的实验实训内容。动力高压电源由动力电池与管理系统实训台提供。适合于各类院校对电力驱动及传动系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点
1.各主要部件安装在实训平台上，保留原车电气连接方式，断电后可方便拆装，训练拆装线束与器件，掌握系统零部件拆装和安全保护要点。
2.动力高压配电箱与高压电控总成上盖采用透明5mm有机玻璃改装，清晰观察内部控制元件。
3.高压电源由动力电池和管理系统实训台提供，与动力电池和管理系统实训台连体工作，配套连接电缆线，保留原车连接方式。
4.传动轴输出端两侧安装原车制动器(包含电子真空液压制系统)与磁粉制动器工况模拟系统;模拟车辆负载系统，通过调整两端负载大小，展示电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等数据变化规律。
5.安装有真实可运行的电力驱动及传动系统(包含电机与控制器、变速器、电子真空液压制动、传动等系统)，展示电力驱动及传动系统的结构与原理、动态演示电力驱动及传动系统工作过程。
6.安装有诊断座接口，可连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。
8.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
9.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
10.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点15个。
11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
12.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
13.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格
1. 外形尺寸（mm）：平台1850*1300*1400（长*宽*高）,检测台1500×700×1700(长×宽×高);
2.面板外形尺寸（mm）：1448×940mm（长*宽）;
3.移动脚轮：100*60mm;
4.工作温度：-40℃～+50℃;
5.高压动力母线电源：DC633.6V;
6.低压控制工作电源：DC12V;
7.高压电控总成：原车器件 （4合1，含电机控制器模块，车载充电机模块，DC-DC转换器模块，高压配电模块）;
8.永磁同步电机：BYD-2217TZB. 最大功率160 k W;
9.变速箱：总传动比：9.342一级传动比：3.158 主减速传动比：2.958;
10.模拟工况负载装置：磁粉制动器：PBS-50（带可调张力控制器），额定转矩：50N.m；
四、实训（实验）项目
1.电机及控制器结构与工作原理实训。
2.高压电控总成结构与工作原理实训。
3.档位控制器结构与工作原理实训。
4.电子油门踏板结构与工作原理实训。
5.电机控制器工作过程直流母线电压和三相交流电压变化关系。
6.电子油门踏板角位移信号与驱动电机功率之间控制关系。
7.制动能量回收结构与工作原理实训。
8.电驱动传动系统 理论和维修实训。
9.电驱动传动系统 结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除。
10.电驱动传动系统 保养与维护。
11.电机冷却系统结构与工作原理实训。
五、基本配置（每台）
(比亚迪e5 EV300纯电动汽车) 高压电控总成、主控制器总成（电机控制器等）、网关控制器、档位控制器、刹车踏板总成、电子油门踏板、电机带传感器附件总成、电机冷却系统、变速箱总成、传动轴总成、前轮左右制动盘总成、DC-DC模块、磁粉制动器（BS-20（带可调张力控制器，额定转矩：20N.m 许用转速：1500r/min）、制动系统（左右前轮系统及控制附件）、电子真空液压制动系统、急停开关、一体化全铝合金型材搭建的移动台架（1500×700×1700mm ,带自锁脚轮装置，带安装检测端子的原理面板1448×940mm）、故障考核系统、设备操作说明书。
六、★配套智能的实训管理（要求演示）：
本装置内置基于物联网实验室安全用电智能控制系统管理器模块、智能考核系统管理器模块与无纸化考核平台。通过与"实训室智能化管理平台"和一体化智能讲台进行联动，将实训室的实训设备进行物联网组网。具体功能如下：
（1）设备用电智能化管理：实训设备通电需要在实训管理器APP中提交用电申请，教师 app端授权。避免学生随意用电导致安全事故。
（2）教师实训备课与资料上传：教师端支持实训备课，支持实训电子教案、实训任务书、电子课件、微课视频、flash动画等素材上传
（3）学生线上预习：学生可以通过web端、app端预习教师备课内容。
（4）学生无纸化学习：学生可以通过实训管理器查阅当前学习资料，如实训任务书、实训实操视频录像等，按步骤进行实训操作.
★一、基于物联网实验室安全用电智能控制系统由执行装置与网机组成，技术参数分别为：
（1）执行装置技术参数
（1）极数：3P+N
（2）脱扣特性：C（5-10）In D（10-14）In
（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）额定电压：Ue AC 230V/400V
（5）额定频率f：50Hz
（6）额定短路分断能力：Icu10kA
（7）壳架等级额定电流：Inm63A
（8）缺相保护：设备防烧毁保护模式
（9）漏电保护：元器件损坏保护模式
（10）过载保护：电流过大防烧毁模式
（11）短路保护：碰线防烧毁模式
（12）挂锁保护：便于维修安全
（13）过温保护：可监测线路温度
（14）过欠压保护：防止造成人身事故和机械设备损坏
（15）漏电或触电时0.1秒断开
（16）故障指示灯，便于查看工作状态
★（17）挂锁功能，检修更方便
（2）网机技术参数
（1）内置STM32F103C8T6主控芯片
（2）外置8M无源晶振
（3）采用SP3485作为485通信芯片
（4）485防浪涌保护
（5）标准RS485接口，可直接串口设备
（6）智能型数据终端，便捷实现数据传输功能
★（7）提供强大的中心管理软件，方便设备管理
★（8）提供便捷的软件升级和固件更新服务
★（9）提供数据库数据备份，方便查看历史数据
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）电源：AC220V
（13）功耗：1.5W
（14）工作温度：-25℃ - +70℃
（15）工作湿度：95%
（16）WiFi版最大下行传输速率：64kbps
（17）WiFi版最大上行传输速率：32kbps
提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
二、智能考核系统管理模块
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
