PLC可编程控制器实验装置(西门子S7-200SMART)

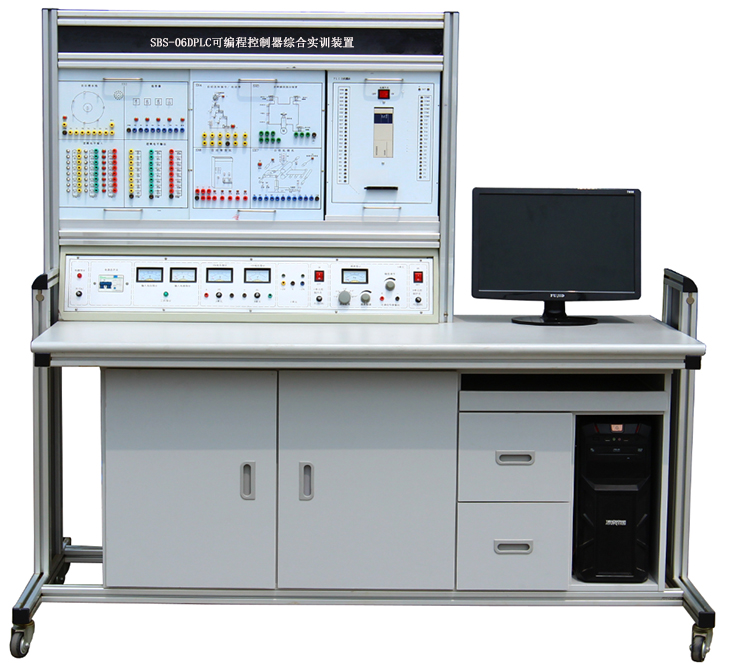

SBS-06DPLC可编程控制器综合实训装置
PLC可编程控制器实验装置(西门子S7-200SMART)目进行课外实验，加深学生对可编程控制器的理解，提高学生的实际动手能力。可编程控制器实验室除承担可编程控制器课程的原理、编程及基本应用实验、综合应用实验等教学任务外，还承担电子信息工程和自动化专业学生的课程设计、毕业设计等工作，采用西门子S7-200编程控制器，支持PLC基础实验：PLC的基本指令编程练习、装配流水线的模拟控制、五相步进电机的模拟控制实验、十字路口交通灯控制实验、水位控制实验等；PLC网络控制实验：PLC主机网络实验、PLC通讯实验、四层电梯实物模型控制等。
可编程逻辑控制器(PLC)技术一项实用性较强的技术。实验是可编程逻辑控制器课程教学的重要环节，通过实验可以使理论教学和实践能力的培养相结合，以理论指导实践，以实践验证基本理论；同时对提高学生对所学知识的综合运用能力，加强学生动手和实践能力，提高学生就业竞争力具有重要的意义。
一、概述
PLC可编程控制器综合实训装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，实训项目丰富、综合性强、紧跟工业自动化发展潮流。
二、PLC可编程控制器综合实训装置特点
1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
2、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
3、采用西门子S7-200SMART 可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
4、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
三、技术性能
1、输入电源：单相三线 ～220V±5% 50Hz
2、电源输出：有漏电型保护器、过载、短路保护装置。
3、～220V通过安全插座输出
4、+24V/2A直流稳压电源输出
5、+5V/1A直流稳压电源输出
6、±12V/1A直流稳压电源输出
7、直流电压：0～10V可调输出；直流电流：4～20mA可调输出
8、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
9、装置容量：＜1KVA
10、重 量：＜110Kg
11、外形尺寸：1600mm×700mm×1600mm
12、安全保护：具有漏电流保护装置，安全符合国家标准
13、（全室一套）基于物联网实验室安全用电智能控制系统
1）、特点
当智能控制系统检测到有漏电或触电情景出现时，智能控制系统在0.1秒断开连接，保证人身和财产安全；智能控制系统本身有故障指示灯，用户可根据智能控制系统故障指示灯显示判断出当前故障状态，便于处理；智能控制系统有挂锁功能，需要检修时，在挂锁位置上锁，★防止他人上电，检修更安全。可以采集现场输出型装置数据，通过多种物联网通信方式上传至云端，实现本地设备的远程监控。
2）、功能
基于物联网实验室安全用电智能控制系统，可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上，并以图表的形式提供可视化的用电信息查询功能；运用数据库技术实时监测用电设备和线路运行状况，对异常状况及时告警，从而预防电气火灾；运用用电系统故障定位技术及时发现并精准定位用电故障点，自动生成故障报告，协助用户第一时间修复用电系统故障；运用电能质量监测技术实时分析和评估电能质量问题，并提供定制化的治理方案，协助用户获得优质电能；运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据，基于数据发掘节能潜力，从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。
3）、基于物联网实验室安全用电智能控制系统由执行装置与网机组成，技术参数分别为：
（1）执行装置技术参数
（1）极数：3P+N
（2）脱扣特性：C（5-10）In D（10-14）In
（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）额定电压：Ue AC 230V/400V
（5）额定频率f：50Hz
（6）额定短路分断能力：Icu10kA
（7）壳架等级额定电流：Inm63A
（8）缺相保护：设备防烧毁保护模式
（9）漏电保护：元器件损坏保护模式
（10）过载保护：电流过大防烧毁模式
（11）短路保护：碰线防烧毁模式
（12）挂锁保护：便于维修安全
（13）过温保护：可监测线路温度
（14）过欠压保护：防止造成人身事故和机械设备损坏
（15）漏电或触电时0.1秒断开
（16）故障指示灯，便于查看工作状态
★（17）挂锁功能，检修更方便
（2）网机技术参数
（1）内置STM32F103C8T6主控芯片
（2）外置8M无源晶振
（3）采用SP3485作为485通信芯片
（4）485防浪涌保护
（5）标准RS485接口，可直接串口设备
（6）智能型数据终端，便捷实现数据传输功能
★（7）提供强大的中心管理软件，方便设备管理
★（8）提供便捷的软件升级和固件更新服务
★（9）提供数据库数据备份，方便查看历史数据
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）电源：AC220V
（13）功耗：1.5W
（14）工作温度：-25℃ - +70℃
（15）工作湿度：95%
（16）WiFi版最大下行传输速率：64kbps
（17）WiFi版最大上行传输速率：32kbps
提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
四、实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）等组成。
（一）功能、特点
1）实验台包括
A．直流电压：0～10V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．+24V/1A直流稳压电源输出
D. +5V/5A直流稳压电源输出
2）PLC主机及实验模块的输入输出端口均已引到面板上。采用插拔式自锁线连接实验，输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
4）PLC主机配置
（1）PLC可编程控制器： S7-200SMART CPU CR40数字量24 点输入/16 点输出，1 个以太网通信端口,一个RS485串口，
7）实训桌
实训桌为工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜，左边位双开门柜用于存放实训模块，中间设有两个大抽屉用于放置工具及资料，右边为电脑主机放置柜，电脑主机柜和抽屉上方设有键盘托架，造型美观大方。
七、PLC可编程控制器实验演示挂箱
该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由六块实验挂箱组成十七个实验内容，它们的型号分别为：
功能单元一：
SB001交通信号灯PLC自动控制
SB002机械手控制
SB003 多种液体混合控制
SB004自动送料装车
功能单元二：SB005天塔之光
SB006艺术彩灯
SB007 LED数码管显示
SB008步进电机的PLC控制
功能单元三：SB009自动售货机模拟控制
SB010自控轧钢机模拟控制
SB011水塔水位控制
SB012自动成型模拟控制
功能单元四：SB013 洗衣机控制
SB014电镀生产线控制
SB015 邮件分拣机控制
功能单元五：
SB016 电机的PLC控制
SB017 基础实验
功能单元六：
SB017 四层电梯控制
七、实验项目
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
八、配置清单
|
名称 |
型号 |
数量 |
单位 |
备注 |
|
实验屏 |
|
1 |
台 |
铝合金 |
|
电源控制箱 |
|
1 |
台 |
钢质喷塑 |
|
实验桌 |
|
1 |
张 |
铝木结构 |
|
PLC主机 |
CR40 |
1 |
台 |
|
|
学生凳 |
|
2 |
张 |
塑钢结构 |
|
通讯电缆 |
网线 |
1 |
条 |
|
|
实验挂箱模块（面板为整块敷铜板经特殊工艺加工能而成 ，因而连线少，接触可靠，故障率低，美观大方） |
功能单元一 |
1 |
块 |
|
|
功能单元二 |
1 |
块 |
|
|
|
功能单元三 |
1 |
块 |
|
|
|
功能单元四 |
1 |
块 |
|
|
|
功能单元五 |
1 |
块 |
|
|
|
功能单元六 |
1 |
块 |
|
|
|
软件 |
西门子编程软件及演示程序 |
1 |
套 |
|
|
说明书 |
实验指导 |
1 |
册 |
|
|
专用导线 |
实验连接线50CM自锁线 |
套 |
1 |
|
|
配套教学资源 |
附件 |
1 |
点 |
|
|
