2020年11月21日
机械系统搭接装配训练实验台
SB-JXD机械系统搭接装配训练实验台
一、概述
机械系统搭接实验台全面升级的新一代产品，在原有的机械系统搭接实验台的基础上增加了转速传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测试所需的高精度传感器，从而满足测试不同传动系统、不同搭接方式的传动性能，并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。

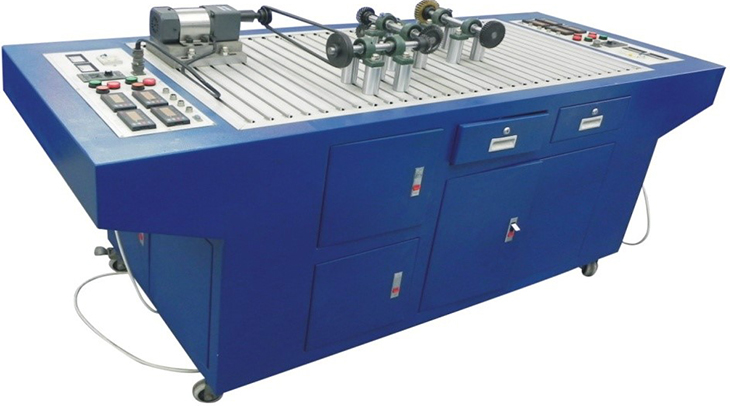

机械系统搭接装配训练实验台（其中共配电脑1台，测试传感器及配套测试软件1套）
图片仅供参考具体以实际为准
二、机械系统搭接装配训练实验台结构与工作原理
机械系统搭接装配训练实验台为台式结构主要由装拆平台、零件摆放架、动力部分、传动部件、铝型材面板等组成；实验台容易整理，零件摆放方便，机构运转灵活。
五、机械系统搭接装配训练实验台主要技术参数
1.直流电动机：功率：90W
转速：0-300转/分
2.测试传感器1套：角位移传感器：输出电压：0-5V
脉冲数：360P 2支
直线位移传感器：输出电压：0-5V量程：200-L
1支
摆动传感器：输出电压：0-5V 量程：0-90
1支
5.联想电脑，配置：G3930/4G/1T集成配有19.5寸显示器，操作系统为windows
XP。
6.
游标卡尺0～150mm
2把
7.外经千分尺0～25mm
1把
8.组合角尺0～100mm 1把
9.塞尺
0.02-1.0 1套17种
10.磁性百分表座
1个
11.百分表0～10mm
1个
12.数字测速表
1个
2.5～99,999转/分(RPM)
光电转速方式；
0.5～19,999RPM
(转/分)
接触转速方式；
0.05～1,999.9m/min
(米/分)
接触线速方式；
13.水平仪90mm
1把
14.多用水平仪
1把
15.带张力测量仪
1把
16.高度尺0-300mm 1把
17.外形：1800*780*860
18.设备自重300kg
20、所有齿轮采用光杆支撑，紧定螺钉固定，调节方便快捷。
21、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构特性的影响。
三、实验内容：
1.机械传动系统的组成实验
2.链传动的安装与调节实验
3.带传动的安装与调节实验
4.齿轮传动的安装与调节实验
5.多轴齿轮传动的安装与调节实验
6.带传动与齿轮传动组合实验
7.链传动与齿轮传动组合实验
8.带与链传动组合实验
9.带传动与曲柄滑块机构组合实验
10.链传动与曲柄连杆机构组合实验
11.曲柄摇杆机构搭接实验
12.曲柄滑块机构搭接实验
13.链传动+制动器组合实验
14.联轴器传动组合实验
四、其他内容：
1.机械系统搭接装配训练实验台容易整理，零件摆放方便，机构运转灵活。
2.联想电脑，配置：G3930/4G/1T集成配有19.5寸显示器，操作系统为windows
XP。
3.增配教学微视频一套
|
