电工实训考核装置,电工技术实训考核设备

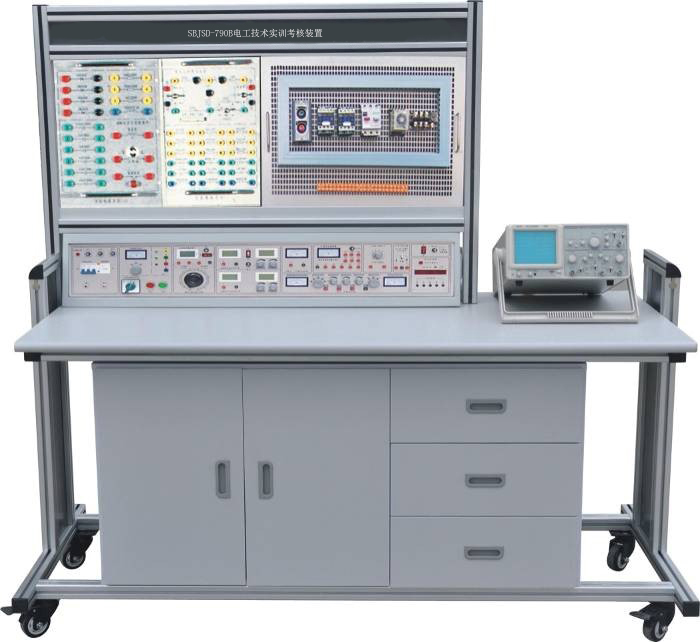

SBJSD-790B电工技术实训考核装置

电工技术实训考核装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖“电工基本技能训练”“电工综合技能训练”“电动机基本控制线路的训练”“常用生产机械电气控制线路训练”等，结构合理，实训元器件采用挂箱和网孔板形式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、电工技术实训考核装置的主要优点及安全保护体系

1、电工技术实训设备项目采用挂箱式与网孔板相结合式结构，易扩展新的实训项目，接近工业现场，动手能力强，充分发挥学生的主观能动性。

2、屏上装有电压型漏电保护装置和电流型漏电保护装置，控制屏内一有漏电现象，即发出告警并切断总电源，确保实训安全进行。

3、实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备的安全。

4、测量仪表精度高，采用数字化、智能化模式、符合现代测量仪表发展方向。

5、具有定时与故障次数记录功能，使实训与考核有一个统一的标准。

二、电工技术实训考核设备技术性能

1、输入电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：120Kg

5、外形尺寸：1400mm×700mm×1500mm

三、实训装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：

1、控制及系统电源部分

（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。

（4）提供～220V插座2只，为外部仪器提供工作电源。

（5）配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，电流0.5A，有表指示。

★3、功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

7）单次脉冲源：没按下一次按钮产生正负脉冲各一组4、连续计数脉冲：输出频率0.5-300KHz。

4、仪表部分

（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。

（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。

（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。

（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。

（5）单相智能型功率、功率因数表

由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（6）指针式直流微安表一只，量程100uA，精度1.5级。

★8、教师台便携式电子信号测试记录模块（招标须提供现场演示)

1）具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示

2）具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。

3）集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于60M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录最大4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；

4）功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；

5）虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。

6）虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程60.00mV、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程60.00mA、600.00mA、6.000A、10.00A；交流电流测量，量程60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程600、6.000 K、60.00 K、600.0 K、6.000 M、60.00 M；电容测量，量程40.00nF、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量0V~2.0V

7)虚拟电子测量仪器系统软件（正版软件，投标现场提供著作权证书原件）

（1）本软件系统由安装于实验台学生机上的实验软件和教师机上的管理软件组成，要求程序均由LabVIEW软件编制。中文菜单式操作界面，人机对话友好。学生在启动程序后，键入自己的学号，系统即在教师机数据库中找出该学生的姓名，经过学生确认后，学生选择所要做的相应实验，即进入正常的实验界面。

（2）能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。

（3）学生终端采用LabVIEW软件编制具有联机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询，学生实验数据、学生考勤及学生考试、学生实验选做等管理功能。

（4）学生在启动程序后，键入自己的学号，系统即在教师机数据库中找出该学生的姓名，经过学生确认后，学生选择所要做的相应实验，即进入正常的实验界面。

★9、学生实训技能评分系统软件（正版软件，投标现场提供著作权证书原件）

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

（1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故

（2）学员根据电路图自己布局电气设备并连接线路，自动检测线路错误。

（3）电机及电气三维元件装配（4）元器件检测（5）电气电路仿真

★10、电气控制仿真软件（正版软件，投标现场提供著作权证书原件）

（1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故

（2）学员根据电路图自己布局电气设备并连接线路，自动检测线路错误。

（3）电机及电气三维元件装配（4）元器件检测（5）电气电路仿真

12、实验连接线

根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。

5、实验管理器

平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。

（二）实训挂箱及配件

1、DGJ-10 电路基础实训（一）

完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。

2、DGJ-11 电路基础实训（二）

提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3、DGJ-12 交流电路实训（一）

提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4、DGJ-13 交流电路实训（二）

完成三相电路实训（提供六只灯泡）。

5、DGJ-14 电路基础实训（三）

仪表量程扩展实训（电流表、电压表量程的扩展）。

6、DGJ-15 电工综合技能实训（一）

电流表、电压表和欧姆表的设计。

7、DGJ -16 电工综合技能实训（二）

运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用设计。

8、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，单相电度表1只，铁心变压器1只，接线端子排20孔）

9、三相鼠笼交流电机1台（380V Y/△ 180W）

10、连接线一套

11、尖嘴钳、螺丝刀、剥线钳等工具一套

（三）实训桌

实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
