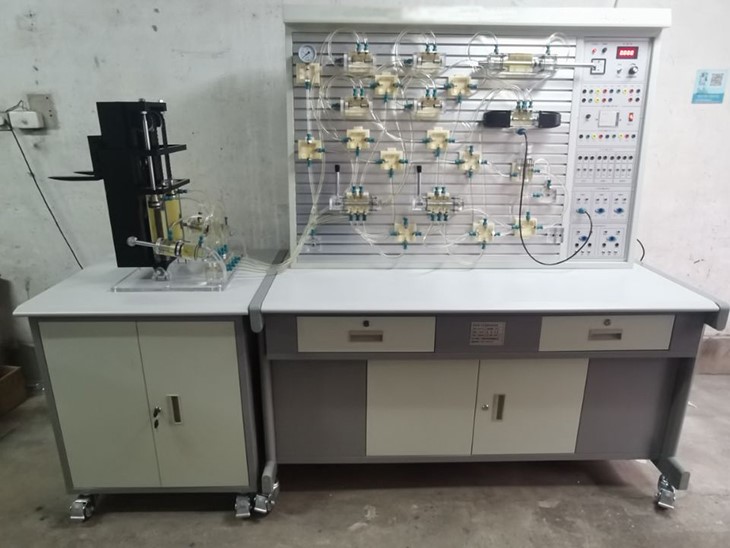

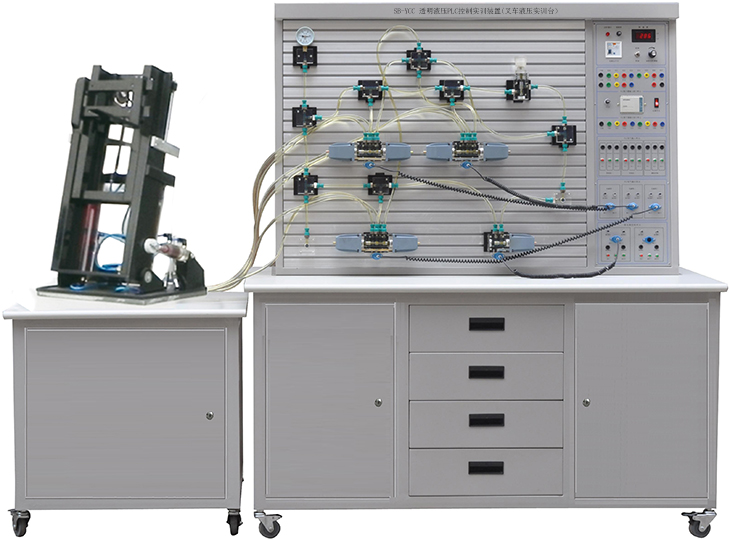

SB-YCC透明液压PLC控制实训装置(叉车液压实训台）
一、叉车液压实训台概述：
液压叉车是一种高起升装卸和短距离运输两用车，由于不产生火花和电磁场。特别适用于汽车装卸及车间、仓库、码头、车站、货场等地的易燃、易爆和禁火物品的装卸运输。该产品具有升降平衡、转动灵活、操作方便等特点。操作方便等特点。
二、叉车液压实训台技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：250W，调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力：Pma＝.5Mpa)
5、电磁换向阀：AC24V 吸力3Mpa
6、实训桌外型尺寸：1500mm×650mm×1750mm
7、叉车实训台外形尺寸：750mm×650mm×1350mm
三、叉车液压实训台主要特点:
1、透明液压PLC控制实训装置（叉车液压实训台）主要由实训桌、控制实训台、叉车实
训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、透明液压PLC控制实训装置（叉车液压实训台）是将液压叉车的结构原理能够搬到课
堂上学习的一种现代化教学产品，叉车机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2、柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
3、柜体装有四个万向轮，方便设备的搬运与拆卸。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快
换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，
同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
学习目的:
1、了解液压叉车的基本结构
2、了解液压叉车的传动系统
3、学习液压叉车的液压系统
4、学习液压叉车的手动控制原理
5、学习液压叉车的自动控制原理
四、叉车液压实训台实验内容:
1、真实演示液压叉车的动作上升
2、真实演示液压叉车的动作下降
3、真实演示液压叉车的动作前倾
4、真实演示液压叉车的动作后倾
五、叉车液压实训台配置清单：
|
序号 |
名 称 |
型 号 |
数量 |
|
1 |
实训桌 |
|
1张 |
|
2 |
控制实训台 |
|
1台 |
|
3 |
叉车实训台 |
|
1台 |
|
4 |
PLC主机模块 |
三菱FX1S-20MR |
1块 |
|
5 |
电源模块 |
|
1块 |
|
6 |
继电器控制模块 |
|
1块 |
|
7 |
PLC控制按钮模块 |
|
1块 |
|
8 |
倾斜油缸 |
透明元件 |
2只 |
|
9 |
起升油缸 |
透明元件 |
1只 |
|
10 |
货叉 |
工程塑料加工件 |
2只 |
|
11 |
叉架 |
工程塑料加工件 |
1个 |
|
12 |
内门架 |
工程塑料加工件 |
1个 |
|
13 |
起重链条 |
|
2条 |
|
14 |
导向滑轮 |
|
1套 |
|
15 |
二位二通电磁换向阀 |
透明元件 |
1只 |
|
16 |
三位四通电磁换向阀（O型） |
透明元件 |
2只 |
|
17 |
先导式溢流阀 |
透明元件 |
1只 |
|
18 |
三通接头 |
透明元件 |
5只 |
|
19 |
四通接头 |
透明元件 |
2只 |
|
20 |
压力表 |
透明元件 |
2只 |
|
21 |
透明液压皮管 |
|
10米 |
|
22 |
电磁阀通用连接线 |
|
2条 |
|
23 |
机泵组 |
泵站系统 |
1套 |
|
24 |
L-HL46号液压油 |
|
5kg |
|
25 |
编程电缆 |
三菱 |
1条 |
|
26 |
快速油接头 |
|
2只 |
|
27 |
叉车液压实训说明书 |
|
1册 |
|
28 |
光盘（PLC编程软件、程序软件） |
|
1盘 |
|
29 |
工具 |
|
1套 |
