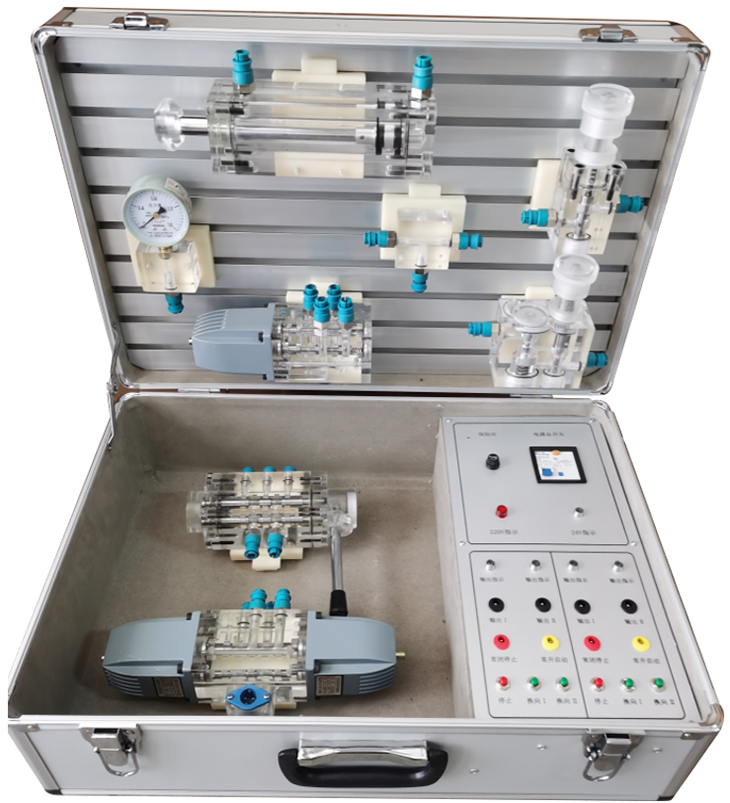

SBXY-YX06透明液压传动实验箱
透明液压传动实验箱,液压传动基础实训箱,液压传动实验箱用于学生进行液压传动实验，面向专业有机制、数控、机电一体化、物理等专业，是一个与《液压与气压传动》课程配套的实验室。液压传动实验台能开出的实验有：液压泵的装拆、液压泵的性能测试、液压阀的性能测试、液压回路的性能测试等类型的实验。液压教学实验台突出特色有两个：一是，创新；二是，动手。“创新”体现在每个同学都可以按照自己的思路来设计和搭建回路，可以是每人一个方案，也可以是一人几个方案,“动手”体现在从方案的设计到图纸的绘制，再到油路、控制电路的搭建，直到最后系统的运行都由学生自己动手完成。
透明液压传动实验箱可进行液压传动演示、液压传动基本回路（压力、流量、方向控制回路），液压传动实验箱适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
一、特点：
1、液压元件以透明有机玻璃外壳为主，工作介质为白色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。
2、液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，教师可方便的将设备带入课堂进行现场演示教学和实物讲解。
二、液压传动实验箱技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.5kVA
3.实训箱外形尺寸：600mm×340mm×230mm
4.定量齿轮泵：额定压力2.5MPa，额定流量 4L/min
5.交流调速电机：额定电压 AC220V，额定功率250W，额定转速1400r/min
三、液压传动实验箱技术要求
1.装置采用模块化设计，液压系统回路建立在铝型材组建的平台上，电气控制部分采用挂箱结构，泵站采用透明有机玻璃设计，供/回油均采用快速接头连接方式，可根据实训需要随时更换操作地点。也可以直接放置理论教室，边讲理论边演示动作及过程，加强加深对理论的理解。
2.液压元件采用透明有机玻璃加工的阀体，阀芯结构及动作状态均可清晰可见，系统用油专门采用工业红色液压油，系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。
3.连接软管采用透明材质制作而成，配有封闭式快速接头，可以进行系统的反复插拔连接，操作方便，可靠性好。
四、液压传动实验箱实训项目
1、用手动换向阀的换向回路
2、用O型换向阀的换向回路
3、压力调定回路。
4、用减压阀的减压回路。
5、用溢流阀的调压回路。
6、进油节流调速回路。
7、回油节流调速回路。
8、变量泵调速回路。
9、自动控制换向回路。
五、液压传动实验箱基本配置及功能
1.装置由实训箱、实训对象、液压泵站、液压元件等组成。
2.实训装置基本配置及功能
|
序号 |
模块 |
名称 |
规格型号 |
数量 |
|
1 |
基础平台 |
电气控制实训箱 |
600mm×340mm×230mm |
1箱 |
|
2 |
实训对象 |
采用：专用铝合金型材， |
1套 |
|
|
3 |
透明液压元件 |
双作用液压缸 |
透明液压元件 |
1个 |
|
4 |
三位四通电磁换向阀（O型） |
透明液压元件 |
1个 |
|
|
5 |
直动式溢流阀 |
透明液压元件 |
1个 |
|
|
6 |
先导式减压阀 |
透明液压元件 |
1个 |
|
|
7 |
节流阀 |
透明液压元件 |
1个 |
|
|
8 |
压力表座 |
透明液压元件 |
1个 |
|
|
9 |
耐震压力表 |
量程0～1.6MPa |
1个 |
|
|
10 |
液压泵站 |
油箱 |
透明有机玻璃 |
1套 |
|
11 |
交流调速电机 |
含调速器 |
1台 |
|
|
12 |
定量齿轮泵 |
CB-B4 |
1台 |
|
|
13 |
液压油 |
L-HL46号液压油 |
5KG |
|
|
14 |
电气控制部件 |
调速器 |
调速范围：90～1400r/min |
1个 |
|
15 |
接近开关 |
|
2个 |
|
|
16 |
其它配件 |
电磁阀连接线 |
|
1根 |
|
17 |
国标电源线 |
|
1根 |
|
|
18 |
配套工具 |
螺丝刀 |
十字 |
1把 |
|
19 |
活动钣手 |
0-150mm |
2把 |
|
|
20 |
资料 |
实训使用指导书 |
|
1本 |
