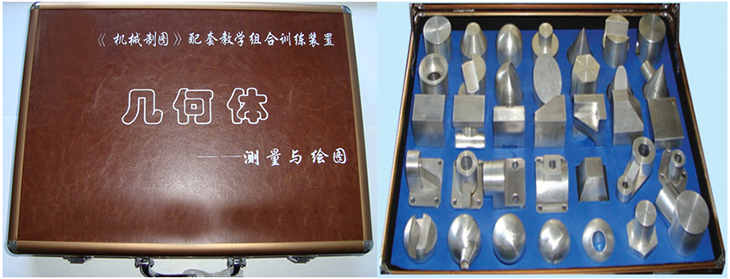

SBJX-101型《几何体》实测绘图训练装置（配套教学型）
一、产品特点
1、项目形象化：以典型铝制几何体为训练对象；；
2、功能系统化：看图找物、测量、三维投影绘图、立体图绘图四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：几何体、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、产品参数
|
《几何体》实测绘图训练组合装置 |
|||
|
项 目 |
参 数 |
项目 |
参 数 |
|
外形尺寸 |
40×30×7cm |
重量 |
3(kg) |
|
组合几何体 （35件/套） |
基本几何体（6） 叠加几何体（6） 减式几何体（8） 综合几何体（6） 斜切几何体（4） 相贯几何体（5） |
||
|
测量工具 |
钢皮尺、内（外）卡 |
类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
|
教学资料 |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案、现场演示
3、免费培训2－3名老师。 4、模拟仿真微课教学训练系统软件。 |
||
|
教学软件 （机电工程课程虚拟仿真教学系统） |
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
三、产品功能
|
训练模式 |
训练内容 |
|
1、看图找物训练； 2、几何体测量训练； 3、三维投影绘图训练； 4、立体图绘图训练。 |
训练一 基本几何体测绘训练 训练二 叠式几何体测绘训练 训练三 减式几何体测绘训练 训练四 综合几何体测绘训练 训练五 斜切几何体测绘训练 训练六 相贯几何体测绘训练 |
