传感器系统实验仪,综合传感器实验仪,传感技术实验室,传感器与检测技术实验台，传感器实验室设备采用教学传感器与工业标准传感器相结合的特点，具有独立模块化处理电路和开放的软硬件接口，能提供动态链接库与标准信号输入输出接口，对传感器所采集信号的分析和处理。传感器实验设备，传感器实验仪主要承担电气工程及其自动化、电子信息工程、通信工程、机械设计制造及其自动化、机械电子工程等专业的《传感器原理及应用》课程的实验教学工作，通过实验，能使学生加深理解课本理论知识，提高动手能力与操作技能，培养学生的信号检测及信号转换能力，为掌握后续专业课程的学习做好必要的技术准备，还可对学生的毕业设计及师生的科研提供服务。
SB-811传感器系统实验仪，综合传感器实验仪
传感技术实验室设备，传感器系统实验仪，综合传感器实验仪，实验仪主要由传感器安装台、显示与激励源、引线单元、处理电路单元。配备电子计算机和相应的实验数据处理软件，对实验数据进行自动的采集和处理，自动完成实验报告和实验结果。传感器技术实验台是上海硕博科教设备有限公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的教学实验室设备。
规格610/500/390mm
实验台显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度2%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。
发光管不亮×106，下发光管亮×103，上发光管亮×106。
振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
2、转速传感器：与涡流、磁电、霍尔、光纤传感器配合进行测速实验。
3、电源部分四组直流稳压电源：±15V、±5V，有断电保护功能。
数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：
|
输入电源 |
AC220V 50Hz |
直流电源 |
±5V ±15V |
|
稳压系数 |
±1% |
电压纹波 |
≤10mV |
|
非线性误差 |
≤4% |
测量精度 |
≤1% |
|
功耗 |
100VA |
输出电流 |
1A |

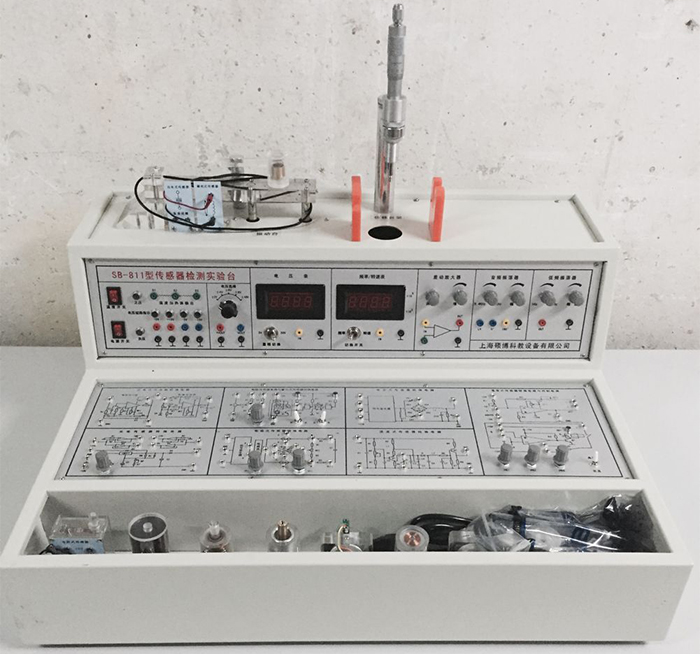

SB-811型检测与转换（传感器）技术实验台
1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板印有原理图与接线口，学生做实验快捷方便、耐用。
4、本实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件等组成。
传感器配备清单
|
序号 |
器件名称 |
单位 |
数量 |
序号 |
器件名称 |
单位 |
数量 |
|
1 |
电阻式霍尔式传感器转换电路 |
块 |
1 |
22 |
光纤式传感器 |
个 |
1 |
|
2 |
电容式传感器转换电路 |
块 |
1 |
23 |
压力传感器 |
个 |
1 |
|
3 |
电感式传感器转换电路 |
块 |
1 |
24 |
超声波传感器 |
个 |
|
|
4 |
光电式传感器转换电路 |
块 |
1 |
25 |
转速传感器 |
个 |
1 |
|
5 |
涡流式传感器转换电路 |
块 |
1 |
26 |
霍尔测速传感器 |
个 |
1 |
|
6 |
温度式传感器转换电路 |
块 |
1 |
27 |
湿敏传感器 |
个 |
1 |
|
7 |
压电加速度式传感器转换电路 |
块 |
1 |
28 |
气敏传感器 |
个 |
1 |
|
8 |
光纤式传感器转换电路 |
块 |
1 |
29 |
实验台 |
台 |
1 |
|
9 |
压力传感器转换电路 |
块 |
1 |
30 |
测微器 |
把 |
1 |
|
10 |
超声波传感器转换电路 |
块 |
1 |
31 |
压力表 |
只 |
1 |
|
11 |
电阻式传感器 |
个 |
1 |
32 |
橡皮气囊 |
个 |
1 |
|
12 |
电容式传感器 |
个 |
1 |
33 |
三通管 |
条 |
1 |
|
13 |
霍尔式传感器 |
个 |
1 |
34 |
铁片、铜片、铝片各一 |
个 |
3 |
|
14 |
电感式传感器 |
个 |
|
35 |
温度计0-100℃ |
条 |
1 |
|
15 |
光电式传感器 |
个 |
1 |
36 |
Φ8×4磁钢 |
粒 |
1 |
|
16 |
涡流式传感器 |
个 |
1 |
37 |
超声波反射挡板 |
粒 |
1 |
|
17 |
涡流测速传感器 |
个 |
1 |
38 |
说明书实验指导书 |
本 |
1 |
|
18 |
温度式传感器 |
个 |
1 |
39 |
连接导线 |
条 |
24 |
|
19 |
磁电传感器 |
个 |
1 |
40 |
微机连接线 |
条 |
1 |
|
20 |
磁电测速传感器 |
个 |
1 |
41 |
数据采集处理软件 |
个 |
1 |
|
21 |
压电加速度式传感器 |
个 |
1 |
42 |
电原线 |
条 |
1 |
检测与转换（传感器）技术实验台
17种传感器实验内容如下： 带*为实验为思考实验
|
实验一 |
电阻式传感器的单臂电桥性能实验 |
|
实验二 |
电阻式传感器的半桥性能实验 |
|
实验三 |
电阻式传感器的全桥性能实验 |
|
实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
|
实验五 |
电阻式传感器的振动实验* |
|
实验六 |
电阻式传感器的电子秤实验* |
|
实验七 |
变面积式电容传感器特性实验 |
|
实验八 |
差动式电容传感器特性实验 |
|
实验九 |
电容传感器的振动实验* |
|
实验十 |
电容传感器的电子秤实验* |
|
实验十一 |
差动变压器的特性实验 |
|
实验十二 |
自感式差动变压器的特性实验 |
|
实验十三 |
差动变压器的振动实验* |
|
实验十四 |
差动变压器的电子秤实验* |
|
实验十五 |
光电式传感器的转速测量实验 |
|
实验十六 |
光电式传感器的旋转方向测量实验 |
|
实验十七 |
接近式霍尔传感器实验 |
|
实验十八 |
霍尔传感器的转速测量实验 |
|
实验十九 |
涡流传感器的位移特性实验 |
|
实验二十 |
被测体材质对涡流传感器特性的影响实验 |
|
实验二十一 |
涡流式传感器的振动实验* |
|
实验二十二 |
涡流式传感器的转速测量实验 |
|
实验二十三 |
温度传感器及温度控制实验（AD590） |
|
实验二十四 |
磁电式传感器的特性实验 |
|
实验二十五 |
磁电式传感器的转速测量实验 |
|
实验二十六 |
磁电式传感器的应用实验* |
|
实验二十七 |
压电加速度式传感器的特性实验 |
|
实验二十八 |
光纤传感器的位移特性实验 |
|
实验二十九 |
光纤传感器的振动实验 |
|
实验三十 |
光纤传感器的转速测量实验 |
|
实验三十一 |
压阻式压力传感器的特性实验 |
|
实验三十二 |
压阻式压力传感器的差压测量实验* |
|
实验三十三 |
超声波传感器的位移特性实验 |
|
实验三十四 |
超声波传感器的应用实验* |
|
实验三十五 |
气敏传感器的原理实验 |
|
实验三十六 |
湿敏传感器原理实验 |
