SBJND-887A电工技能与工艺实训考核实验设备
一、产品特点：
我公司根据国内各类企业对从业人员工艺要领与操作技能高熟练程度的迫切要求，综合了"电子类""机械类""电子电器类"《电工技能训练》教学大纲并按照劳动及社会保障部颁发的"工人技术等级标准"和"职业技能鉴定规范"的内容要求，符合国家教育职业技术培训"培养技能，重在应用"精神而研制的最新一代产品。实训内容注意广泛性、科学性和实用性。通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目实训，学员可以达到职业技能鉴定中级以上水平。该设备是高等院校、中专、技校、职业学校及各类培训机构为学生参加社会工作前必不可少的训练设备，也可用作考核机构对学生进行考核的理想设备。

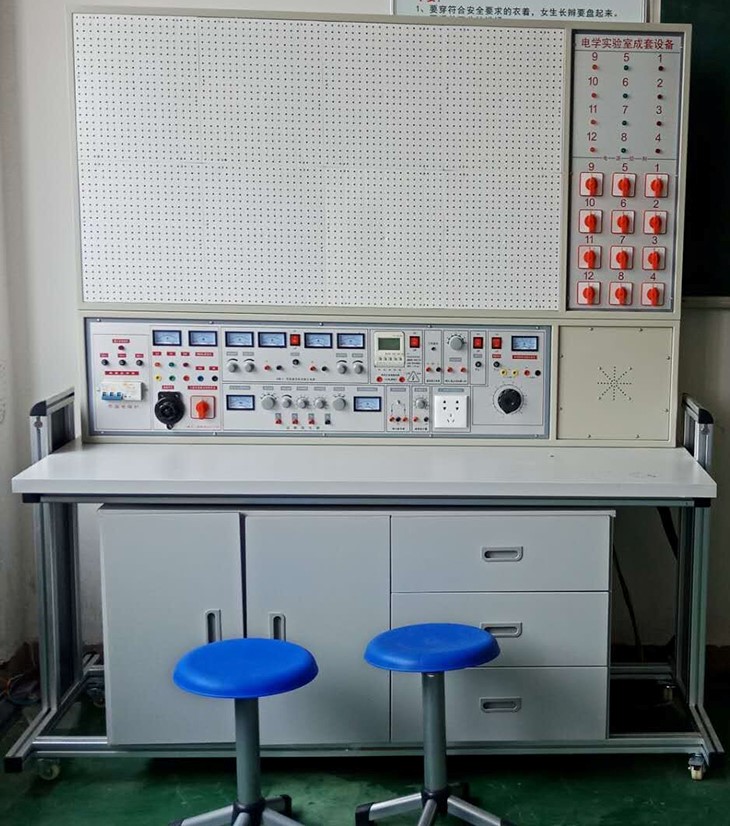

老师控制台“电源无线总控制”

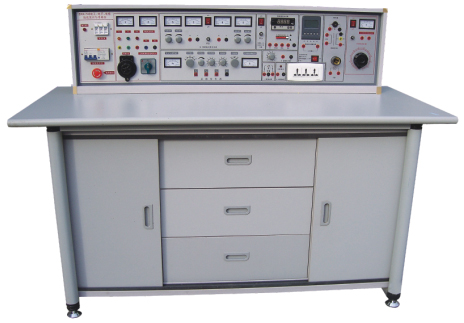

九孔底板嵌入桌面
二、实训台构成与性能：
1、电源及参数：
1.1、输入电源：三相四线电源，输入时指示灯亮
1.2、电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。
1.2.1 监视电压表：通过换相开关指示三相输出电压。
1.2.2 三相电源输出：由三相电源插座和安全接线座输出电压，通过万能开关控制三相电的输出，以提高安全性。
1.2.3 0-220V电源输出：一组万能插座。为各种仪器提供工作电源。
1.2.4 可调交直流电源：一台0.5KVA单相调压器，输出0～240V交流电压，电压输出有表指示。
1.2.5 恒流稳压电源：一路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出由0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
1.3 智能型真有效值交流电流表：精度0.5级，测量范围0～5A，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成。具有量程自动判断、真有效值自动切换、告警、复位功能。使用方便，精度高，安全可靠。
1.4 智能型交流多功能测量电表：可同时测量电流I、电压U、功率Kw、电能Kwh、工作时间T。
2、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
3、实验操作桌：由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
三、整套设备构成与配备（以二十四座为例）：
1、实训操作桌12张，一桌二座，操作桌桌面中央设置九孔通用继电控制实训插板（尺寸：45×70cm），继电控制实训根据电路要求插上电气元件模块，布线实验。元器件已装在特制透明元件盒上，实验时插在通用底板上就能连线实训，方便、灵活，创新性强。每张操作桌配有一块胶皮板，保护插板和桌面（如需要在桌上放置电动机、焊接、放重物等）。
2、示教控制台：由示教实训操作桌、实训台、演示控制屏组成，还装有无线遥控系统，能分别遥控12台学生实训台的电源。最多可以控制60台。尺寸为160×70cm。
电源无线总控制功能：
一）、概 述
"电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
二）、特 点
三）、技术性能
1.工作电源：AC220V±10%/ 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度<85%(25℃)
3.载波频率：315MHz
4.控制范围：>50m
5.控制能力：30台
6.外形尺寸：294mm×237mm×200mm
四）、装置配置
1、按键模块：按键模块分为电源开关控制键和功能键，其中"1号台"～"60号台"及"全开"和"全关"为电源开关控制键，"确认"和"取消"为功能键。"1号台"～"60号台"开关控制键分别对应一个实验室的60台实验设备，实现单台控制操作；"全开"和"全关"对应实验室所有实验设备，可实现所有实验设备的一键开关控制；"确认"和"取消"键对开关控制键的操作进行确认或取消。
2、状态指示模块：该模块有"1号台"～"60号台"共60个指示灯，分别指示该控制台对应实验室的60台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
3、发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
4、通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
五）、上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4.能控制最多128工作台
5.开关工作台操作时间显示
3、实训台，共12台，每张学生实训操作桌上配置1台。
四、实训项目：
1.低压验电表的使用。
2.灭火器的操作方法。
3.口对口人工呼吸法和胸外心脏压挤法观察。
4.常用工具的使用与识别。
5.常用导线的连接和绝缘的恢复。
6.电烙铁的拆装与焊接技能训练。
7.电工识图训练。
8.配电板安装。
9.室内配线。
10.室内照明线路安装。
11.电流表、电压表的安装。
12.万用表转换开关的使用和读数。
13.交流电压的测量。
14.直流电压、直流电流的测量。
15.电阻的测量。
16.兆欧表、钳形电流表接地电阻测定仪的使用。
17.常用开关类电器拆装。
18.交流接触器的拆卸与组装。
19.热继电器与时间继电器的拆卸和组装。
20.常用启动器的结构观察及检测。
21.小型变压器的制作。
22.小型变压器故障检查与排除。
23.三相鼠笼式电动机的拆装与测试。
24.三相鼠笼式电动机运行巡视。
25.三相鼠笼式异步电动机的定期检修。
26.三相鼠笼式异步电动机故障分析。
27.定子绕组局部故障的排除。
28.单相电容式电动机绕组的拆换。
29.单相电容式电动机故障与排除。
30.手动正转控制线路的安装与检修训练。
31.接触器点动正转控制。
32.具有自锁的正转控制。
33.具有过载保护的正转控制。
34.接触器联锁的正反转控制。
35.按钮联锁的正反转控制线路。
36.按钮、接触器复合联锁的控制线路。
37.接触器控制Y-△降压控制。
38.X62-W型铣床主轴与进给电机的联锁控制。
39.时间继电器控制Y-△降压起动控制。
40.C620-1型车床控制线路的模拟安装。
41.直流电动机的拆装训练（教师演示）。
42.直流电动机的检修训练（老师演示）。
电工技能与工艺实训考核实验台元件配置清单（每台）
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
10Ω |
1 |
透明创新模块 |
|
电 阻 |
68Ω |
1 |
透明创新模块 |
|
电 阻 |
100Ω |
1 |
透明创新模块 |
|
电 阻 |
470Ω |
1 |
透明创新模块 |
|
电 阻 |
680Ω |
1 |
透明创新模块 |
|
电 阻 |
6.8K |
1 |
透明创新模块 |
|
电 阻 |
10K |
1 |
透明创新模块 |
|
电 阻 |
51K |
1 |
透明创新模块 |
|
电 阻 |
68K |
1 |
透明创新模块 |
|
电 阻 |
300K |
1 |
透明创新模块 |
|
电 笔 |
|
1 |
|
|
电 度 表 |
|
1 |
上海东字 |
|
兆 欧 表 |
|
1 |
上海西利光 |
|
钳形电流表 |
MG28/36 |
1 |
上海西利光 |
|
交流电流表 |
85L17 |
3 |
5A(浙江精华) |
|
交流电压表 |
85L17 |
1 |
450V(浙江精华) |
|
保 险 盒 |
|
3 |
|
|
配 电 板 |
|
1 |
|
|
网 孔 板 |
|
1 |
|
|
拉线开关 |
|
2 |
|
|
圆 插 座 |
|
2 |
|
|
平 灯 头 |
250V/5A |
2 |
|
|
日光灯组件 |
15W |
1 |
|
|
换相开关 |
|
1 |
上海机械电器厂 |
|
变压器组件 |
8W |
1 |
|
|
单相电动机 |
|
1 |
上海鹿城 |
|
接 线 盒 |
|
1 |
|
|
鼓形绝缘子 |
|
8 |
|
|
单相闸刀 |
HK2-15/2 |
1 |
上海开关电器厂 |
|
木 台 |
|
5 |
|
|
挂 线 盒 |
|
1 |
|
|
熔 断 丝 |
|
若干 |
|
|
松香、焊锡丝 |
|
若干 |
|
|
塑料线卡 |
|
若干 |
|
|
螺丝、黑胶布、套管 |
|
若干 |
|
|
三相电动机 |
Y/Δ380V 180W |
2 |
上海鹿城 |
|
交流接触器 |
CJT1-10 380V |
4 |
上海麦琪特 |
|
组合开关 |
|
1 |
上海强星电器 |
|
螺旋式熔断器 |
380V 15A |
6 |
中国正泰集团 |
|
四孔接线板 |
|
6 |
工具 |
|
铁壳按钮 |
2H |
2 |
上海江达电器厂 |
|
热继电器 |
|
2 |
中国德力西 |
|
时间继电器 |
|
1 |
上海机床电器厂 |
|
三相闸刀 |
|
1 |
|
|
变 压 器 |
50W |
1 |
上海硕博 |
|
单刀开关 |
|
1 |
|
|
信 号灯 |
6.3V |
1 |
|
|
活动扳手 |
|
1 |
|
|
剥 线 钳 |
|
1 |
|
|
钢 丝 钳 |
|
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
电 工 刀 |
|
1 |
|
|
锉 刀 |
|
1 |
|
|
剪 刀 |
|
1 |
|
|
鎯 头 |
|
1 |
|
|
钢锯架 |
|
1 |
|
|
镊 子 |
|
1 |
|
|
电烙铁及烙铁架 |
|
2 |
|
|
万 用 表 |
MF47 |
1 |
上海第四电表厂 |
|
螺 丝 刀 |
－ ＋ |
4 |
|
|
特制塑料卡子 |
|
100 |
与网孔板配套 |
|
自攻螺丝 |
|
100 |
|
|
导 线 |
|
若干 |
|
|
实 验 台 |
|
1 |
上海硕博 |
|
实 验 桌 |
|
1 |
上海硕博 |
|
防 腐 皮 |
|
1 |
|
|
凳 子 |
|
2 |
|
示教台上增配：
|
人体复苏模型 |
|
1 |
|
|
直流电动机 |
|
1 |
|
|
灭火器 |
|
1 |
|
|
数字万用表 |
|
1 |
|
|
转速表 |
|
1 |
|
|
绕线机 |
|
2 |
|
|
电动机拉具 |
|
1 |
|
|
变压器绕线桌 |
|
1 |
|
|
双门立柜 |
|
2 |
|
|
手电钻 |
|
2 |
|
