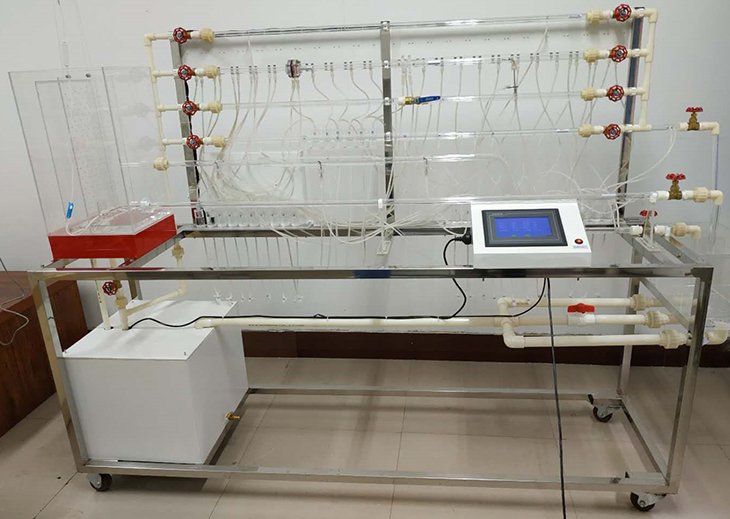

SB-584R流体力学综合实验装置
化工生产实习是可使化工专业学生巩固自身化工理论学习、提升其实际动手能力与实际操作能力的有效方式。化工行业是一种危险性较高的行业，许多化工企业为对潜在风险进行规避，一般情况下不愿意接受未毕业学生来企实习的。此种条件下，虚拟仿真实训的实地生产实习方式应运而生，学生可利用虚拟仿真实训来有效提升自身实际操作能力，尽量避免安全风险的发生。
1、外形尺寸： 2200×600×1900mm
2、工作电压：220V 功率：小于等于200W
3、主要用途：可测定雷诺、伯努力、沿程阻力系数和突扩、突缩、阀门局部阻力系数、可进行孔板、文丘里和皮托管流量系数的实验。
4、主要配置：
移动式不锈钢实验台、储水箱；雷诺测试管；伯努利测试管；沿程阻力系数测试管；突扩、突缩测试管；阀门局部阻力系数测试管；孔板流量计测试管；文丘里流量计测试管；和皮托管测试管；测压板直接显示总水头线和测压管水头线；压力传感器24套、流量传感器4套、温度传感器1套、触摸屏、测压板。
5、运行环境：常温，相对湿度：≤90%RH，电源：220V/50Hz。
6、雷诺管：长1400mm、内径14mm，有机玻璃。
7、伯努利管：总长1350mm、内径14mm和φ27mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
8、沿程阻力管：长1300mm、内径φ14mm，有机玻璃制作，两测压点间的距离：1000mm。
9、局部阻力管：长1300mm、内径φ14mm和φ20mm，有机玻璃制作。
10、孔板流量计测试管：内径φ14mm和φ8mm
11、文丘里流量计测试管：内径φ14mm和φ8mm。
12、水泵
功率：200W
流量：5580L/h
扬程：4米
出水口径φ24.5mm上下浮动5mm
13、实验水箱：有机玻璃制成，35L ，上装指示液盒。
14、蓄水箱：容积约60L ，PVC板焊制而成。
15、实验所用的流体-水为全循环设计。
16、同屏实时显示流量、雷诺数、压力、温度。
17、7寸嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。

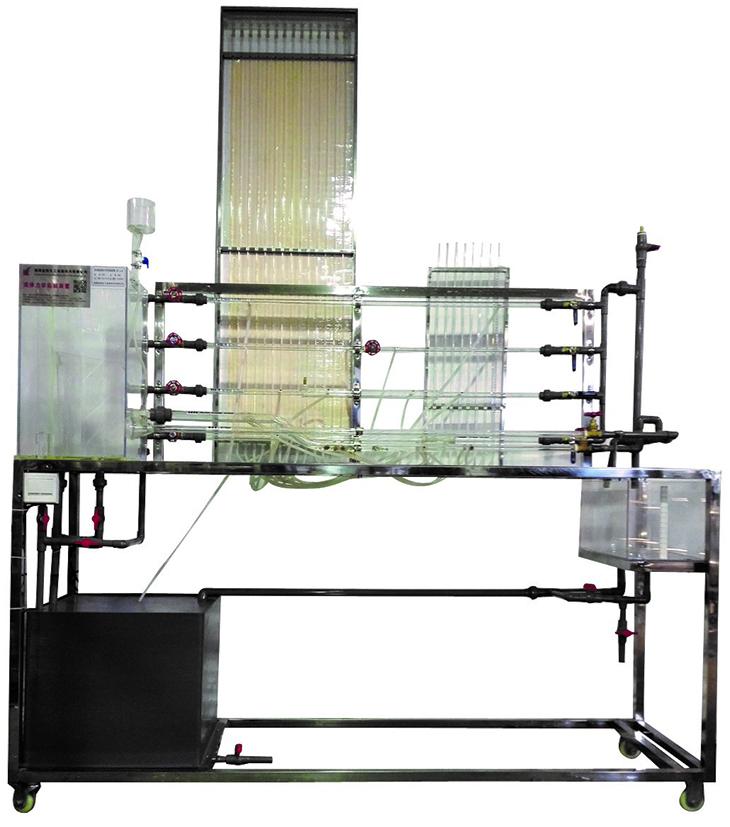

SBLT-601流体力学综合实验装置
一、流体力学综合实验设备特点：
1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。
2、试验水箱和管道采用厚壁优质透明有机玻璃管，实验现象清晰，方便学生观察。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、装置设计可360度观察，实现全方位教学与实验。
二、实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
三、主要配置：
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
四、技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。
3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。
5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。
6、实验流量Q=0～18 L/min，毕托管实验流速：100～200cm/s，最大静压水头400mmH2O。
7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
8、静音环保型水泵：扬程：12m，流量：15L/min，功率：120W。
9、计量槽：容积10L透明有机玻璃制作，带计量刻度。
10、实验水箱：有机玻璃制成，容积40L，上装指示液盒，指示液为红墨水。
11、蓄水箱：容积约100L，PVC板焊制而成。
12、实验所用的流体-水为全循环使用设计，充分节约水资源。
13、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
14、外形尺寸：1600×550×2000mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。

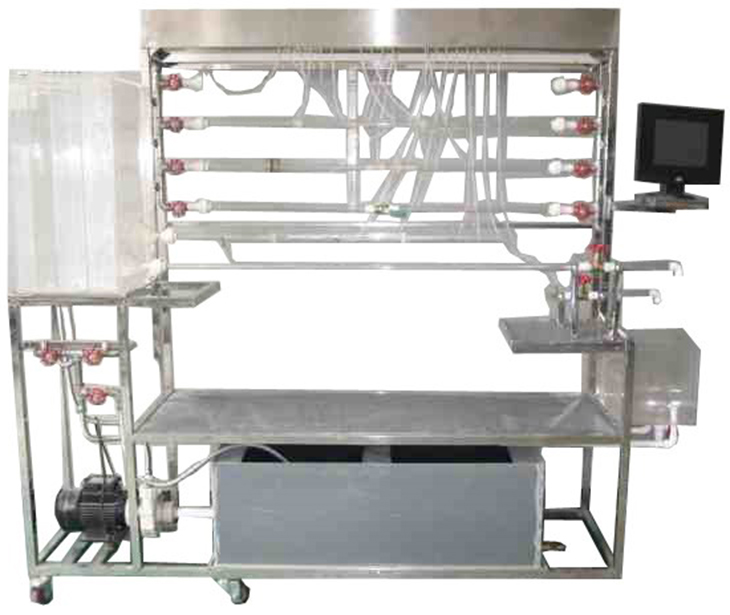

SBLT-601/II数字型流体力学综合实验装置
一、数字型流体力学综合实验设备特点：
1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。
2、试验水箱和管道采用厚壁优质透明有机玻璃管，实验现象清晰，方便学生观察。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、装置设计可360度观察，实现全方位教学与实验。
5、本试验台配有高精度压力传感器测量压差，配备数据采集软件。
二、实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
三、主要配置：
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、压力传感器、流量传感器、温度传感器、万能信号输入巡检仪、软件、不锈钢框架、控制屏。
四、技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。
3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。
5、局部阻力管：总长1100mm、内径Φ14mm和Φ24mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核，文丘里流量计喉径φ6.5mm。
6、实验流量Q=0～18 L/min，毕托管实验流速：100～200cm/s，最大静压水头400mmH2O。
7、流量测量：DN15涡轮流量计，量程：0.2～6 m3／h。
8、本装置分别用压差传感器、压力传感器测量压差。
1号差压传感器量程为0-10KPa, 输出信号4-20mA，可测量沿程压差、突扩压差。
2号差压传感器量程为0-10KPa, 输出信号4-20mA，可测量突缩压差。
3号差压传感器量程为0-100KPa, 输出信号4-20mA，可测量阀门压差、文丘里压差。
9、温度传感器: 进口PT100温度传感器,测温范围-40-150℃。
10、水泵：最高扬程：15m，最大流量：30L/min，转速2800r/min，功率250W。
11、测压计由8根直径φ8mm的有机玻璃管固定在测压架上，测量伯努利管压差，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
12、计量槽：容积10L透明有机玻璃制作，带计量刻度。
13、实验水箱：有机玻璃制成，容积40L，上装指示液盒，指示液为红墨水。
14、蓄水箱：容积约100L，PVC板焊制而成。
15、实验所用的流体-水为全循环使用设计，充分节约水资源。
16、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
17、模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压差等模拟量信号采集，配数据采集软件一套。
18、外形尺寸：2000×550×2000mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
