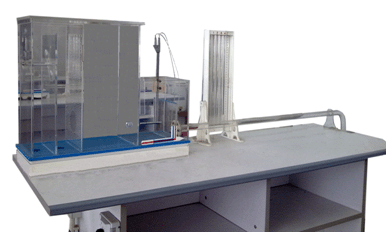

SB-CS/BTG毕托管流速测量实验装置
实验目的：
1、掌握毕托管测量点流速的技能；
2、了解毕托管的构造和适用性。
3、分析管嘴淹没射流的点流速分布及点流速因数的变化规律。
主要配置：
水泵、蓄水箱、毕托管、测压计、射流装置、恒压水箱、计量水箱、自循环系统、不锈钢框架。
技术参数：
1、蓄水箱：400×450×450mm。
2、采用低噪声无锈蚀环保型小水泵，最高扬程：10m，额定流量：12L/min，功率：90W。
3、恒压供水箱及计量水箱用透明有机玻璃制作。
4、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
5、测压管直径：φ8mm，压差计内的指示液为水，无毒、操作安全。
6、实验流量：0～200ml/s ，毕托管适用范围20～200cm/s，实验流速范围100～200cm/s。
7、其他管路、阀门，整体框架：不锈钢材质。
8、外形尺寸：1500×500×1550mm。
