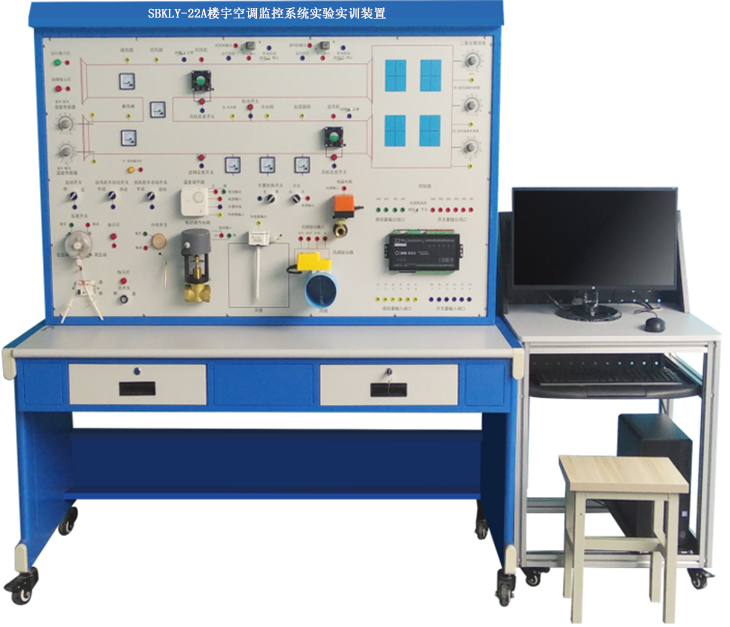

SBKLY-22A楼宇空调监控系统实验实训装置
一、楼宇空调监控系统实验实训装置组成：
楼宇空调监控系统实训装置的系统全部器件均采用实物，整个实训装置主要由数字控制器、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
空调系统控制编程训练而设计，各模拟量输入信号（如温度、压力）均采用指针表显示，并可根据需要用电位 器调节信号大小。同时模块设计有可采用手动或自动 控制的模拟空调风机，冷水阀的开度信号也采用指针表显示。
二、楼宇空调监控系统实验实训设备参数及性能：
1、楼宇空调监控系统实验实训装置组成：
本系统全部器件均采用实物，整个实训装置主要由DDC数字控制器、温度控制器、传感器、湿度传感器、防冻开关、压差开关、冷/水阀、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
空调系统控制编程训练而设计，各模拟量输入信号（如温度、压力）均采用指针表显示，并可根据需要用电位 器调节信号大小。同时模块设计有可采用手动或自动 控制的模拟空调风机，冷水阀的开度信号也采用电度开度表显示。
2、系统实训功能：
能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
3、空调监控系统主要原理及包括功能：
(1)空调系统包括空气处理设备、空气输送设备、空气分布装置、冷源和热源、自动控制装置。
(2)检测功能：监视风机电机的运行/ 停止状态；监测风机出口空气温、湿度参数；监测新风机过滤器两侧压差；监视新风阀的开/ 关状态。
(3)控制功能：控制风机的动/ 停；控制空气-热水换热器水侧调节阀使风机出口温度达到设定值；控制干蒸汽加湿器阀门，使冬季风机出口空气温度达到设定值。
(4)护功能(对寒冷地区而言) ；冬季当某种原因造成热水温度降低或热水停止供应时应关闭风机，并关闭新风阀门，以防机组内温度过低冻裂空气-水换热器；当热水恢复正常供热时应能启动风机打开新风阀恢复机组正常工作。
(5)集中管理功能；智能大楼机组附近的DDC 控制装置通过现场总线与相应的中央管理机相连，于是可以显示各机组启/ 停状态，送风温、湿度、各阀门状态值；发出任一机组的启/ 停控制信号，修改送风参数设定值；任一新风机组工作出现异常时发出报警信号。
三、空调监控系统的四大实训。
1、楼宇四管制带加湿无回风机空调系统的实训
(1)送风机的运行监控
(2)送风机的压差监视与作用
(3)送风的故障监视
(4)新风温的监控与新风阀的关系变化
(5)室风湿变与室内湿度的送系变化与调节
(6)冷热水阀与温湿度的监控与调节
2、楼宇二管制带加湿带回风机空调系统的实训
(1)监视送风机机的工作状态，确定是处于＂运行＂或是＂停止＂；
（2）过滤网的监测：用微差开关即可监视新风过滤器两则的压差，以了解过滤器是否要求清洗﹑更换。
(2)送风温度监控：由送风通道的温度传感器实测送风温度，通过调节冷水阀开度， 使送风温度控制在设定的范围内，从而使室内的温度保持相对恒定。
(3)送风湿度、回风温湿度监视：实时监视送风湿度和回风温湿度信号的变化。
(4)分析空调机系统中各类输入输出点的信号类型，完成空调系统实训模块 I/O 信号与直接数字控制器的硬件连接，并绘制出硬件连接图。
(5)打开实训装置电源，开启装置中的计算机，启动 DDC 编程软件。
(6)根据监控原理，并按照硬件连接图，使用编程软件完成空调机监控程序的编写。
(7)检查软件中硬件点分配是否与实际硬件连接图一致？不一致，请在软件中修改点的
(8)分配。
(9)将已仿真成功的空调机监控程序下载到直接数字控制器。
(10)用万用表等测试各类信号的硬件是否正确？
(11)确定风机状态，如风机处于"运行"状态，调节送风温度电位器，改变送风温度
(12)模拟传感器输入信号，观察并记录冷水阀的开度变化情况。
(13)确定风机状态，如风机处于"停止"状态，调节送风温度电位器，改变送风温度
(14)模拟传感器输入信号，观察并记录冷水阀的开度变化情况。
(15)将过滤网压差模拟开关拨向"故障"，观察并记录冷水阀的开度变化。
(16)调节送风和回风湿度电位器，改变送风和回风湿度模拟传感器输出信号，观察 DDC
(17)实测送风和回风湿度信号的变化情况。
3、空调监控系统实训三（楼宇带加湿新风空调系统实训）
(1)送风温度监控：由送风通道的温度传感器实测送风温度，通过调节冷水阀开度， 使送风温度控制在设定的范围内，从而使室内的温度保持相对恒定。
(2)送风湿度、实时监视送风湿度湿度信号的变化。分析空调机系统中各类输入输出点的信号类型，完成空调系统实训模块 I/O 信号与控制器的联接。
(3)直接数字控制器的硬件连接，并绘制出硬件连接图。
(4)防冻开关的应用与监视。
(5)新风阀的调节，加小湿阀的调节与变化。
(6)系统的手自动监控与故障监控。
4、空调监控系统实训四（楼宇无加湿新风空调系统实训）
(1)送风机的运行监控
(2)送风机的压差监控与作用
(3)送风的故障与监视
(4)防冻开关的作用与监视
(5)送风的温度调节与监控
(6)冷热水阀的控制与温度间的变化。
新风阀与送风温度的调节关系与监控。
四、设备系统系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展，可兼容
7.输出，10点、IO/DO 输入，12点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
五、楼宇空调监控系统实验实训系统配置单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
漏电开关 |
DZ47LE32 10A 1P+N |
只 |
1 |
|
2 |
保险 |
RT18-32含5A保险丝 |
只 |
1 |
|
3 |
指示灯 |
直径16mm，圆头 AC220V 红 |
只 |
1 |
|
4 |
指示灯 |
直径16mm，圆头 DC24V 红 |
只 |
2 |
|
5 |
指示灯 |
直径16mm，圆头 DC24V 绿 |
只 |
1 |
|
6 |
指示灯 |
直径16mm，圆头 DC24V 黄 |
只 |
1 |
|
7 |
钥匙开关 |
直径22mm，自锁 |
只 |
1 |
|
8 |
开关电源 |
输出DC24V/3A 12V/2A |
只 |
1 |
|
9 |
钮子开关 |
小钮子开关6脚 |
只 |
4 |
|
10 |
按钮开关 |
直径16mm，圆头 自锁 红 |
只 |
3 |
|
11 |
旋钮开关 |
直径22mm，2档 自锁 |
只 |
5 |
|
12 |
透明中继 |
HH54P DC24V |
只 |
3 |
|
13 |
直流电压表 |
99C1-15V |
只 |
6 |
|
14 |
电位器 |
WTH118-1A 2W 10K |
只 |
5 |
|
15 |
电位器帽 |
MF-A04 |
只 |
5 |
|
16 |
直流风机 |
60×60×25mm DC24V |
只 |
2 |
|
17 |
DDC |
DED-BA-E7501-2 |
只 |
1 |
|
18 |
通讯线 |
|
条 |
1 |
|
19 |
压差开关 |
TEB930 20-200Pa |
只 |
1 |
|
20 |
液涨式温控开关 |
三脚 -35℃-+35℃ |
只 |
1 |
|
21 |
比例积分温控器 |
SHUNFENG CONTROLS SF-8803 |
只 |
1 |
|
22 |
中央空调电动调节阀温度传感器 |
SF-9104 |
只 |
1 |
|
23 |
电动阀执行器 |
VA-3100-24 |
只 |
1 |
|
24 |
电动调节阀体 |
DN32 |
只 |
1 |
|
25 |
电动二通阀 |
DN20 AC24V |
只 |
1 |
|
26 |
电动风阀 |
4档 口径100 |
只 |
1 |
|
27 |
钣金件 |
|
套 |
1 |
