机械元件陈列柜,机械元件陈列实验室设备

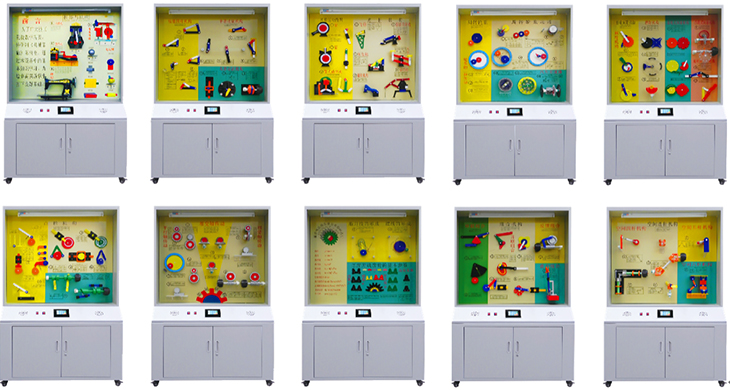

SBJX-10机械元件陈列柜

一、产品描述

机械元件陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化教学设备。本陈列柜具有多功能语音播放控制系统，语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示，可由遥控控制顺序自动运行讲解，又能根据教材、教学需要而遥控任意选择还是单独演示。模型材料采用进口有机板制造，板面附有必要的图表和文字说明，演示形象逼真，运行可靠，制作工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学应用实验室设备。

序号	陈列柜陈列内容明细
1、减速器	A、减速器类型与结构（4台）单级园柱齿轮减速器、单级园锥齿轮减速器、单级蜗杆蜗轮减速器、双级园柱齿轮减速器 B、减速器附件（8件）起重耳钩、油标、吊环、起盖螺钉、销、通气器、螺塞、规视孔及视孔盖 C、附件表
2、齿轮传动	A、齿轮传动基本类型（6件）直齿轮传动、斜齿轮传动、人字齿轮传动、齿轮齿条传动、直齿圆锥齿轮传动、曲齿锥齿轮传动 B、轮齿失效形式（5种）齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形 C、轮齿受力分析（3件）直齿轮传动受力分析斜齿轮传动受力分析锥齿轮传动受力分析 D、齿轮结构（5件）齿轮轴实心式齿轮腹板式结构加筋腹板式结构轮辐式齿轮
3、轴的分析与设计	A、轴的类型（5件）光轴、阶梯轴、空心轴、曲轴、钢丝软轴 B、轴上零件定位（4件）套筒圆螺母压紧、紧定螺钉固定、弹簧挡圈定位、圆锥形轴端定位 C、轴的结构设计（4件）一、二、三步的模型
4、联轴器	A、刚性联轴器（2件）套筒式联轴器凸缘式联轴器 B、无弹性元件挠性联轴器（4件）十字滑块联轴器、双万向联轴器、齿轮联轴器、链轮式联轴器 C、非金属弹性元件挠性联轴器（4件）轮胎联轴器、星形弹性联轴器、梅花型联轴器、弹性套柱销联轴器
5、平面连杆机构	铰链四杆机构：曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。单移动副机构：曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构双移动副机构：曲柄移动导机构、双滑块机构、双转块机构
6、滑动轴承	A、向心滑动轴承（5件）对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承 B、推动滑动轴承（4件）实心式、单环式、空心式、多环式 C、轴瓦结构（3件）整体式、剖分式、双金属轴瓦 D、动压轴承工作情况（图）
7、键、花键和无键联接	A、键联接类型（11件）及图片（细齿花键）普通平键联接：圆头平键、方头平键、半圆头平键导向平键联接、滑键联接、半圆键联接楔键联接：圆头楔键、方头楔键、钩头楔键切向键联接 B、花键联接类型（3件）矩形花键联接渐开线花键联接三角形花键联接 C、无键联接类型（2件）型面联接（一）型面联接（二） D、销联接类型（10件）安全销、联接销、螺杆圆锥销（端部带螺纹的圆锥销）、开尾圆锥销销类零件（标准件）（圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、开口销）
8、弹簧	A、弹簧类型（10类）变节距压缩弹簧、圆截面压缩弹簧、拉伸弹簧、扭转弹簧单耳板簧圆锥螺旋弹簧、碟形弹簧、平面涡巻弹簧、环形弹簧、橡皮弹簧 B、弹簧分类图 C、弹簧应用示例（4件）碟形弹簧、钟表发条弹簧、汽车减震弹簧、组合压缩弹簧 D、圆柱螺旋弹簧（8件）LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型（共8个实物） E、其他类型弹簧（4件）NⅠ型、NⅡ型、 NⅢ型、 NⅣ型
9、滚动轴承类型	A、滚动轴承主要类型（10件）调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。 B、轴承代号表 C、直径与宽度系列对比（2件）直径系列的对比宽度系列的对比 D、滚动轴承结构轴承结构实物、外圈、滚动体、保持架、内圈
10、螺纹联接的类型	A、螺纹的类型（10种）粗牙普通螺纹细牙普通螺纹圆柱管螺纹圆锥螺纹圆锥管螺纹矩形螺纹梯形纹锯齿形螺纹左、右旋螺纹 B、基本类型、主要参数图片 C、螺纹联接基本类型（8种）普通螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接吊环螺钉联接、T型槽螺钉联接、地脚螺钉联接、配合螺栓联接标准联接件（24件）照片上（27件）六角头螺栓、螺栓、螺钉、紧定螺钉、自攻螺丝、六角螺母、圆螺母、止动垫圈、斜面垫片、垫圈
11、钥匙及展示柜	上述10个展示柜钥匙
