电气控制实训装置,电气控制实训设备

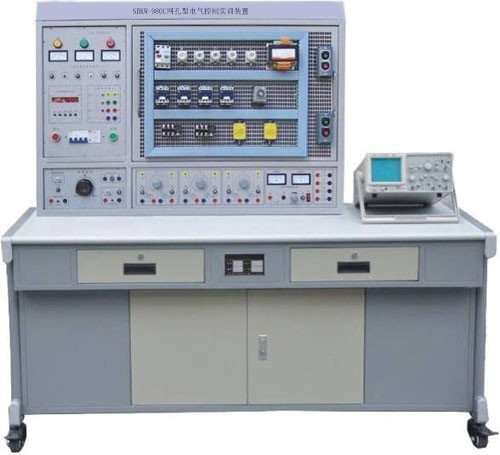

SBKW-980C网孔型电气控制实训装置

一、产品特点：

电气控制实训装置综合了大中专院校 “ 电力拖动 ”、“ 工厂电气控制技术 ”、“ 继电接触控制 ” 等课程教学大纲的要求而研发。采用 “ 网孔板 ”结构，功能和性能优越，符合职业教育改革和发展，其外形美观、结构合理、牢固、耐用，配备多种常用电机及配套工作电源。实训内容丰富，实训方法接近工业现场，实训方法灵活、增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措施，确保设备和操作者人身安全，特别适用于各院校现阶段实训设备的更新改造，迅速开设实训课程的理想实训设备。

二、技术性能：

1 、工作电源：三相四线（或三相五线）～ 380V±5% 50Hz

2 、温度： -10℃ ～ 40℃ ，相对湿度＜ 85% （ 25℃ ）

3 、装置容量：＜ 1.0KVA

4 、重量： 200Kg

三、实训屏构成与性能：

1 、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2 、三相四线电源输入：三只红、黄、绿指示灯亮。接通总开关，由接触器通过起动、停止按钮进行电源控制。

3 、设有 450V 指针式交流电压表三只，指示输入三相电源线电压。

4 、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者人身安全。

5 、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。

6 、励磁电源：直流 220V/ 0.5A ，具有短路保护

7 、电枢电源：直流 0-220V/ 2A 连续可调电源一路，具有短路保护

8 、连续可调交流电源： 0-240V 连续可调，具有短路保护

9 、可调同步励磁电机电源： 0-40V/ 2A 连续可调，具有短路保护

10 、磁盘电阻： 90Ω 四组， 900Ω 两组

11 、整流二极管： IN5408 四只

四、实训操作桌：

铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。

序号	名称	数量	单位	序号	名称	数量	单位
1	三相断路器	1	只	12	信号灯	6	只
2	交流接触器	6	只	13	接线端子排	5	只
3	热继电器	2	只	14	G型导轨	1	根
4	时间继电器	2	只	15	钮子开关	3	只
5	三相双投闸刀	1	只	16	走线槽	2	米
6	三相闸刀	1	只	17	尖嘴钳	2	把
7	倒顺开关	1	只	18	螺丝刀	4	把
8	BK变压器	1	只	19	三相双速异步电动机	1	台
9	行程开关	4	只	20	三相异步电动机	1	台
10	保险座	6	只	21	三相同步电动机	1	台
11	铁壳按钮	2	只	22	直流并（他）励电动机	1	台
