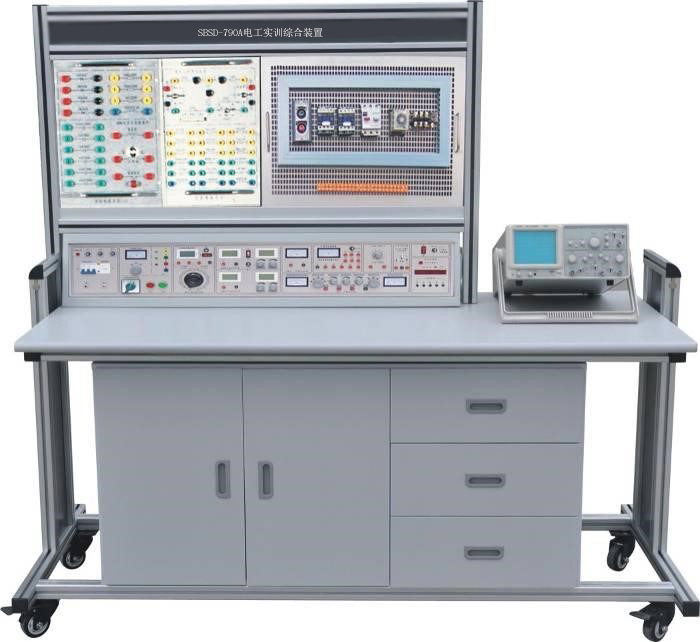

SBSD-790A电工实训装置
电工实训装置,电工实训室设备主要承担院校各专业的电工实训和电气自动化专业的电机实训等实 践教学任务。
电工实训设备配有开关、插座、圆木、灯头、灯泡、绝缘胶布、布袋、套管、漆 包线、绝缘纸、空气开关、熔断器、电度表、绕线器、木榔头、压线板、剥线钳、
尖嘴钳、各种规格的螺丝刀、万用表、兆欧表、钳形电流表、三相异步电动机等材
料、工具和设备，可完成照明电路的设计、布线与安装，电机的绕线和拆装，电机
设备的使用、维护和维修等实训项目。通过训练可使学生熟悉各种常用电工材料、
工具、电工实训设备的使用方法和使用场所，培养学生的实际动手能力以及分析和解决实际
问题的能力。电工实训装置是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品。结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。
一、电工实训设备技术性能
1、输入电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、电工实训装置基本配置及功能
电工实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
*3、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
*6、仪表部分
（1）、智能型真有效值交流数字电压表
1)测量范围：0-500V,设置 2V/20V/200V/1000V四量程，量程自动切换,超量程报警。
2)2.7寸TFT液晶屏显示四位测量值，具有超量程自动提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（2）、智能型真有效值交流数字电流表
1)测量范围：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+4。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（3）、智能型直流电压表
1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（4）、智能型直流电流表
1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值，超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（5）、单相智能功率、功率因数表
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
（二）实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱（一）
1）．电工仪表的使用与测量误差的计算
2）．减少仪表测量误差的方法
3）．伏安法测电阻
4）．电源外特性的测定
5）．电阻的串并混联
6）．电流表工作原理
7）．电压表工作原理
8）．欧姆表工作原理
2、DGJ-02 直流电路基本原理挂箱（二）
1）．负载获得最大功率的条件
2）．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值
3）．基尔霍夫第一定律
4）．基尔霍夫第二定律
5）．电路中电位的测量
6）．楼梯开关两地控制
7）．电压控制电流源
8）．电压控制电压源
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
1）．串并联电路
2）．电容器的串并混联电路
3）．电容C在交直流中的作用
4）．单相交流电路
5）．日光灯电路的连接
6）．提高功率因数的方法
7）．交流电路参数的测量
8）．正弦交流电路中RLC元件的特性
9）．电焊变压器原理
10）．变压器空载实验
11）．变压器有载实验
12）．交流互感器原理
13）．电压互感器原理
14）．磁耦合线圈的反接
15）．磁耦合线圈的顺接
4、DGJ-04 交流三相负载挂箱（四）
1）．三相负载星形联接
2）．三相负载三角形联接
3）．星形和三角形电路的等效互换
4）．星形和三角形互换
5、DGJ-05 基本定律定理挂箱（五）
1）．谐振电路
2）．RC选频网络
3）．一阶RC电路的过渡过程
4）．一阶RL电路的过渡过程
5）．二阶电路的响应
6）．RL串联电路
7）．RC串联电路
8）．RCL并联电路
9）．电感在交直流中的作用
10）．通电断电自感现象
6、DGJ-06测试电表一
1）.智能交流数字电压表一只
2）.智能交流数字电流表一只
3 ）.直流数显电压表一只
4 ）.直流数显毫安表一只
7、DGJ-07测试电表二
1）单相智能型功率、功率因数表
2）指针式直流微安表一只，量程100uA，精度1.5级
8、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
9、三相鼠笼交流电机1台（380V Y/△ 180W）
10、连接线一套
11、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
三、实训项目
（一）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理
13．惠斯通电桥
14．负载获得最大功率的条件
15．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（二）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺接
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
（三）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制
五、配置表
|
序号 |
名 称 |
每台数量 |
单位 |
备 注 |
|
1 |
控制屏 |
1 |
套 |
|
|
2 |
实训桌 |
1 |
张 |
|
|
3 |
学生凳 |
2 |
张 |
|
|
4 |
器材配备 |
1 |
套 |
见表一 |
|
5 |
维修电工仿真软件 |
1 |
点 |
具有软件著作权 |
|
6 |
SB-A12电工作业培训教学软件 |
共 |
套 |
包含电工基础、 电气安全、 低压电器、 变压器、 仪器仪表等 实训单元。 |
表一 每台器材配备配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
|
1 |
电工部分实训挂箱及电机 |
块 |
1 |
01 |
直流电路基本原理一 |
|
块 |
1 |
02 |
直流电路基本原理二 |
||
|
块 |
1 |
03 |
基本定律实验 |
||
|
块 |
1 |
04 |
交流/磁路基本原理 |
||
|
块 |
1 |
05 |
灯箱负载 |
||
|
块 |
1 |
06 |
测试电表一 |
||
|
块 |
1 |
07 |
测试电表二 |
||
|
台 |
1 |
SBDJ00 |
三相鼠笼异步电动机AC380V |
||
|
2 |
电工部分电气元件 |
套 |
1 |
网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子20孔 |
|
|
3 |
工具 |
套 |
1 |
尖嘴钳1把，-字螺丝刀1把，+字螺丝刀1把， 剥线钳1把。 |
|
|
4 |
电工连线 |
套 |
1 |
20根：长1000mm 黄4条、绿4条、红4条、黑4条、蓝4条 20根：长500mm 黄4条、绿4条、红4条、蓝4条、黑4条。 叠插线：长1000mm10根 电流插头线1根 |
|
|
5 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
