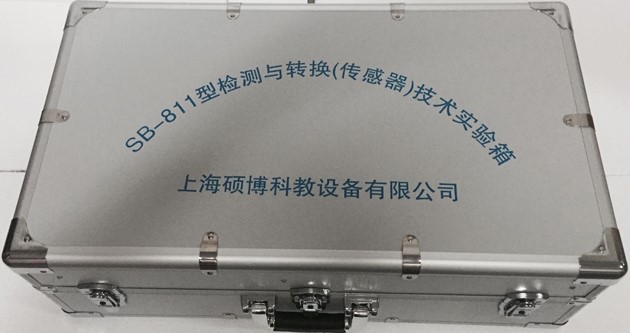

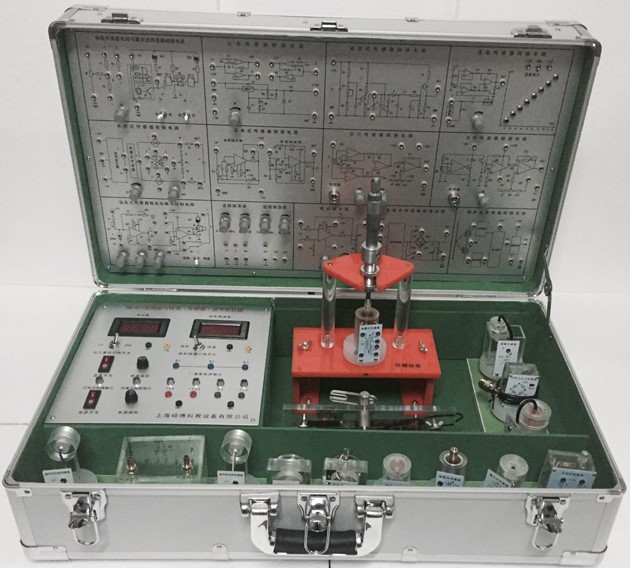

SB-811型传感技术试验箱（9种传感器）
一、概述:
传感技术试验箱主要承担《机械工程测试技术基础》《传感与检测技术》等课程的实验和机械工程测试技术课程设计及毕业设计等教学任务。开设的实验包括验证性、综合性、设计性，旨在帮助学生加深巩固对所学机械工程测试技术基础、传感与检测技术等课程理论知识的理解，培养学生独立思考和分析问题的能力，提高实际动手和设计能力。
传感技术试验箱可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。
二、技术规范及要求：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验箱外形尺寸：480×400×230mm
三、实验箱技术要求：
1、实验箱提供四组直流稳压电源：±5V、±15V，具有短路保护功能，一组加热源。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
四、振荡器要求：
1、低频振荡器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400/分转。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

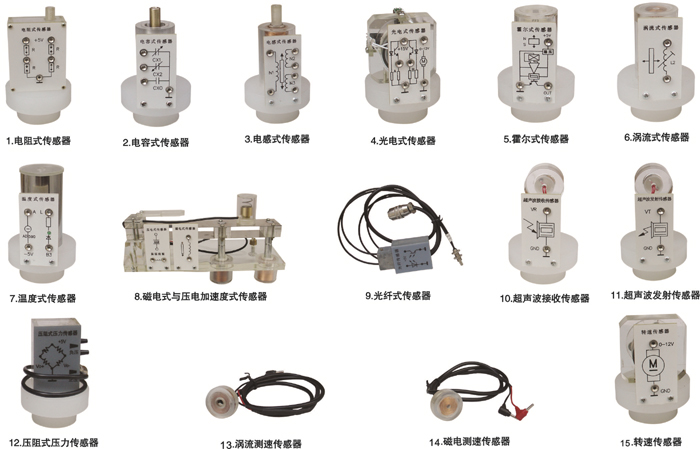

五、传感器种类及技术指标：
|
序号 |
实 验 模 块 |
传 感 器 名 称 |
量 程 |
精 度 |
|
1 |
电阻霍尔式传感器模块 |
电阻式传感器 |
± 2mm |
± 1.5% |
|
2 |
霍尔式传感器 |
≥ 2mm |
0.1% |
|
|
3 |
电容式传感器模块 |
电容式传感器 |
± 5mm |
± 2% |
|
4 |
电感式传感器模块 |
电感式传感器 |
± 5mm |
± 2% |
|
5 |
光电式传感器模块 |
光电式传感器 |
0-2400转/分 |
≤ 1.5% |
|
6 |
涡流式传感器模块 |
涡流式传感器 |
≥ 2mm |
± 3% |
|
7 |
温度式传感器模块 |
温度式传感器 |
0-80℃ |
± 2% |
|
8 |
压电式加速度传感器模块 |
磁电式传感器 |
|
0 .5V/m |
|
9 |
低频振荡器模块 |
压电式加速度传器 |
1-30Hz |
± 2%/s |
|
10 |
差动放大器模块 |
涡流式测速传感器 |
0-2400转/分 |
≤ 1.5% |
|
11 |
|
霍尔式传感器 |
0-2400转/分 |
≤ 1.5% |
|
12 |
|
磁电式测速传感器 |
0-2400转/分 |
≤ 1.5% |
|
13 |
|
转速传感器 |
0-2400转/分 |
≤ 1.5% |
六、实验台特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
七、传感器实验内容如下： 带*为实验为思考实验
|
实验一 |
电阻式传感器的单臂电桥性能实验 |
|
实验二 |
电阻式传感器的半桥性能实验 |
|
实验三 |
电阻式传感器的全桥性能实验 |
|
实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
|
实验五 |
电阻式传感器的振动实验* |
|
实验六 |
电阻式传感器的电子秤实验* |
|
实验七 |
变面积式电容传感器特性实验 |
|
实验八 |
差动式电容传感器特性实验 |
|
实验九 |
电容传感器的振动实验* |
|
实验十 |
电容传感器的电子秤实验* |
|
实验十一 |
差动变压器的特性实验 |
|
实验十二 |
自感式差动变压器的特性实验 |
|
实验十三 |
差动变压器的性能实验 |
|
实验十四 |
激励频率对差动变压器特性的影响* |
|
实验十五 |
差动变压器的振动实验* |
|
实验十六 |
差动变压器的电子秤实验* |
|
实验十七 |
光电式传感器的转速测量实验 |
|
实验十八 |
光电式传感器的旋转方向测量实验 |
|
实验十九 |
接近式霍尔传感器实验 |
|
实验二十 |
霍尔传感器的转速测量实验* |
|
实验二十一 |
霍尔传感器的振动测量实验* |
|
实验二十二 |
涡流传感器的位移特性实验 |
|
实验二十三 |
被测体材质对涡流传感器特性的影响实验 |
|
实验二十四 |
涡流式传感器的振动实验 |
|
实验二十五 |
涡流式传感器的转速测量实验* |
|
实验二十六 |
温度传感器及温度控制实验（AD590） |
|
实验二十七 |
磁电式传感器的特性实验 |
|
实验二十八 |
磁电式传感器的转速测量实验* |
|
实验二十九 |
磁电式传感器的应用实验* |
|
实验三十 |
压电加速度式传感器的特性实验 |
八、传感器：按清单配置
九、传感器配置清单：
|
序号 |
器 件 名 称 |
单位 |
数量 |
|
1 |
实验箱 |
箱 |
1 |
|
2 |
电阻式霍尔式传感器转换电路 |
块 |
1 |
|
3 |
电容式传感器转换电路 |
块 |
1 |
|
4 |
电感式传感器转换电路 |
块 |
1 |
|
5 |
光电式传感器转换电路 |
块 |
1 |
|
6 |
涡流式传感器转换电路 |
块 |
1 |
|
7 |
温度式传感器转换电路 |
块 |
1 |
|
8 |
压电加速度式传感器转换电路 |
块 |
1 |
|
9 |
低频振荡器电路 |
块 |
1 |
|
10 |
差动放大器电路 |
块 |
1 |
|
11 |
电阻式传感器 |
个 |
1 |
|
12 |
电容式传感器 |
个 |
1 |
|
13 |
霍尔式传感器 |
个 |
1 |
|
14 |
电感式传感器 |
个 |
1 |
|
15 |
光电式传感器 |
个 |
1 |
|
16 |
涡流式传感器 |
个 |
1 |
|
17 |
涡流测速传感器 |
个 |
1 |
|
18 |
温度式传感器 |
个 |
1 |
|
19 |
磁电式传感器 |
个 |
1 |
|
20 |
磁电测速传感器 |
个 |
1 |
|
21 |
压电加速度式传感器 |
个 |
1 |
|
22 |
霍尔式转速传感器 |
个 |
1 |
|
23 |
转速传感器 |
个 |
1 |
|
24 |
位移台架 |
套 |
1 |
|
25 |
光纤位移台架 |
个 |
1 |
|
26 |
测微器 |
把 |
1 |
|
27 |
铁片、铜片、铝片各一片 |
片 |
3 |
|
28 |
温度计0-100℃ |
条 |
1 |
|
29 |
Φ8×4磁钢 |
粒 |
1 |
|
30 |
传感器实验指导书 |
册 |
1 |
|
31 |
实验连接导线 |
条 |
25 |
|
32 |
数据采集连接线 |
条 |
1 |
|
33 |
数据采集处理软件 |
盘 |
1 |
